SN744020

SN744020 14-stage binary ripple counter

آی سی SN744020 شامل یک شمارنده باینری 14 مرحله ای می باشد که دارای یک پایه ورودی کلاک حساس به لبه پایین رونده پالس و 12 خروجی موازی و یک پایه Master Reset است. خروجی های این آی سی مجهز به بافر می باشند. در ساختار داخلی این آی سی از فلیپ فلاپ نوع T استفاده شده است. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت است.

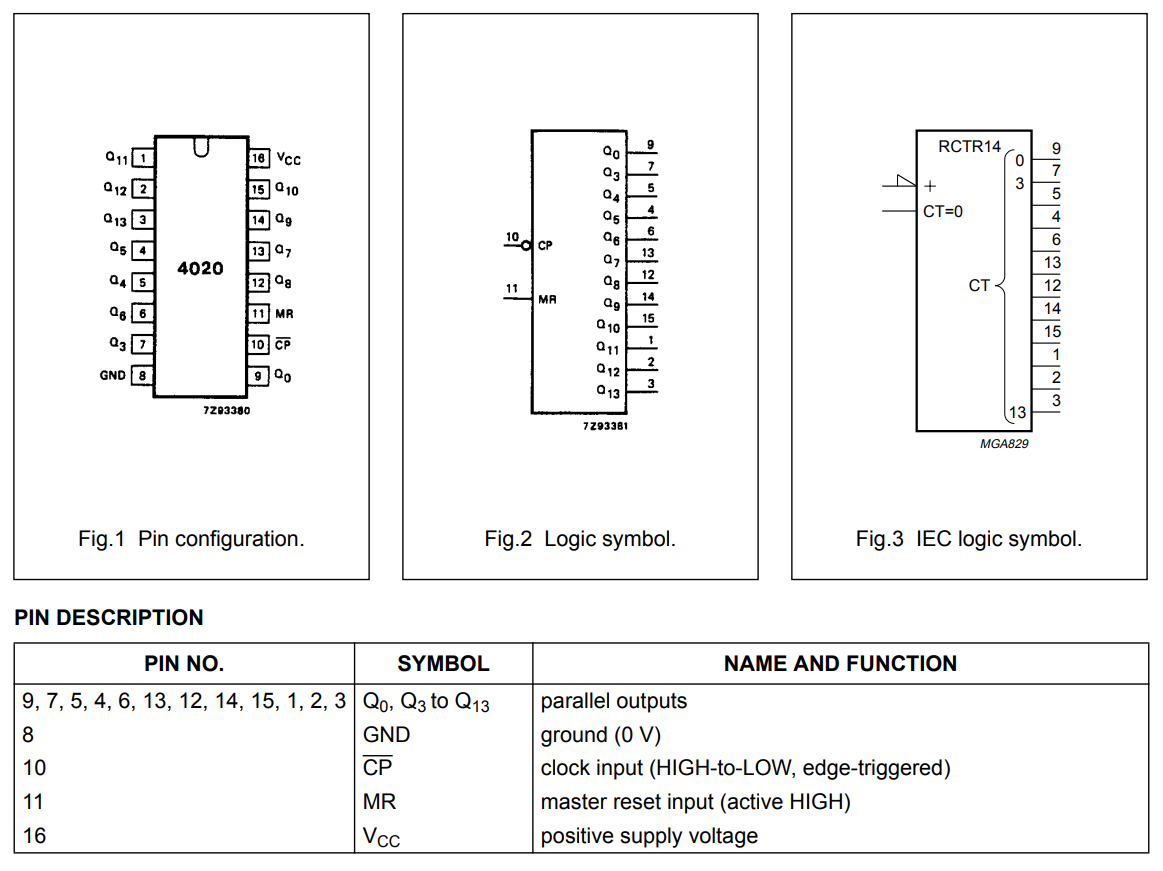

برای مشاهده پایه های آی سی SN744020 به تصویر زیر مراجعه کنید:

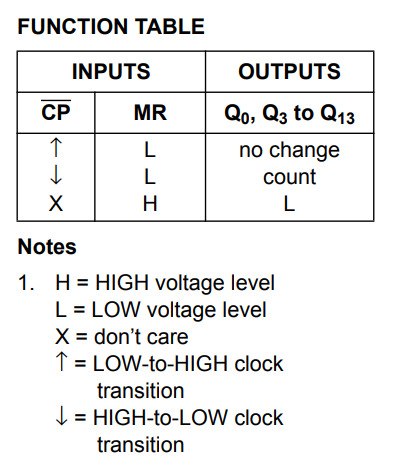

برای مشاهده جدول عملکرد آی سی SN744020 به تصویر زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی SN744020 به تصویر زیر مراجعه کنید:

برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN744020 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN744020 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
