SN74593 8-Bit Binary Counters With Input Registers

آی سی SN74593 از سری آی سی های TTL شامل یک شمارنده باینری 8 بیتی می باشد که دارای 8 ورودی خروجی موازی دو جهته و یک خروجی RCO و پایه کلاک حساس به لبه مثبت پالس است. در ساختار داخلی این آی سی از 8 فلیپ فلاپ T استفاده شده است. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت بوده و فرکانس شمارش آن 20 مگاهرتز می باشد.

برای مشاهده پایه های آی سی SN74593 به تصویر زیر مراجعه کنید:

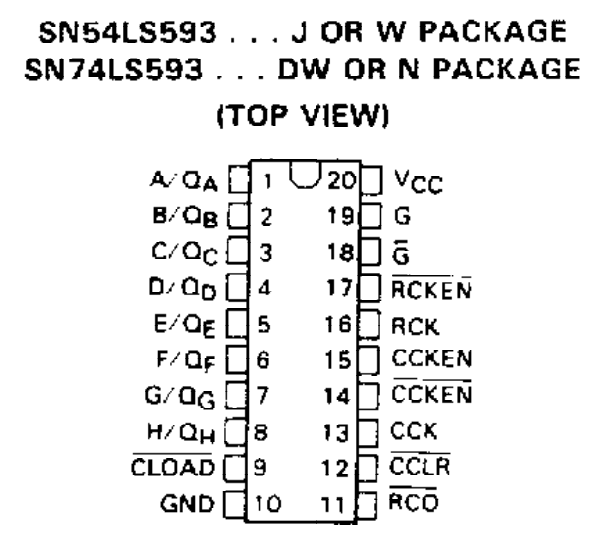

پایه های آی سی SN74593


پایه های آی سی SN74593


برای مشاهده جدول عملکرد آی سی SN74593 به تصویر زیر مراجعه کنید:

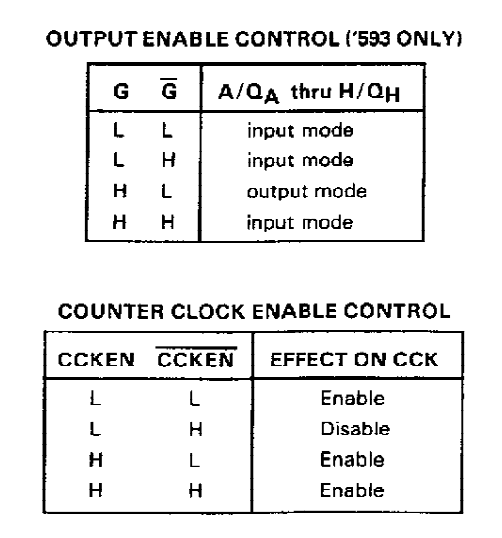

جدول عملکرد آی سی SN74593


برای مشاهده ساختار داخلی آی سی SN74593 به تصویر زیر مراجعه کنید:

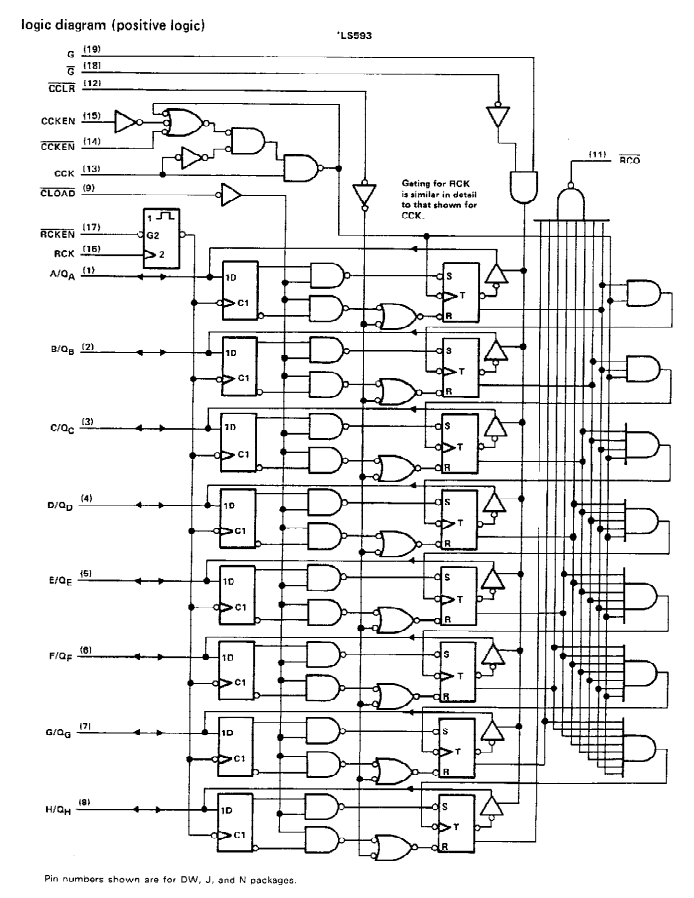

ساختار داخلی آی سی SN74593


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74593 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74593 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
