SN744516 Binary up/down counter
آی سی SN744516 شامل یک شمارنده صعودی / نزولی باینری می باشد که دارای 4 ورودی و 4 خروجی و یک پایه کلاک حساس به لبه بالا رونده است از ویژگی این آی سی شمارش به هر دو صورت افزایشی و کاهشی است که توسط پایه UP/DN تعیین می شود (up/down control input). ولتاژ تغذیه این آی سی از 4.5 تا 5.5 ولت می باشد.

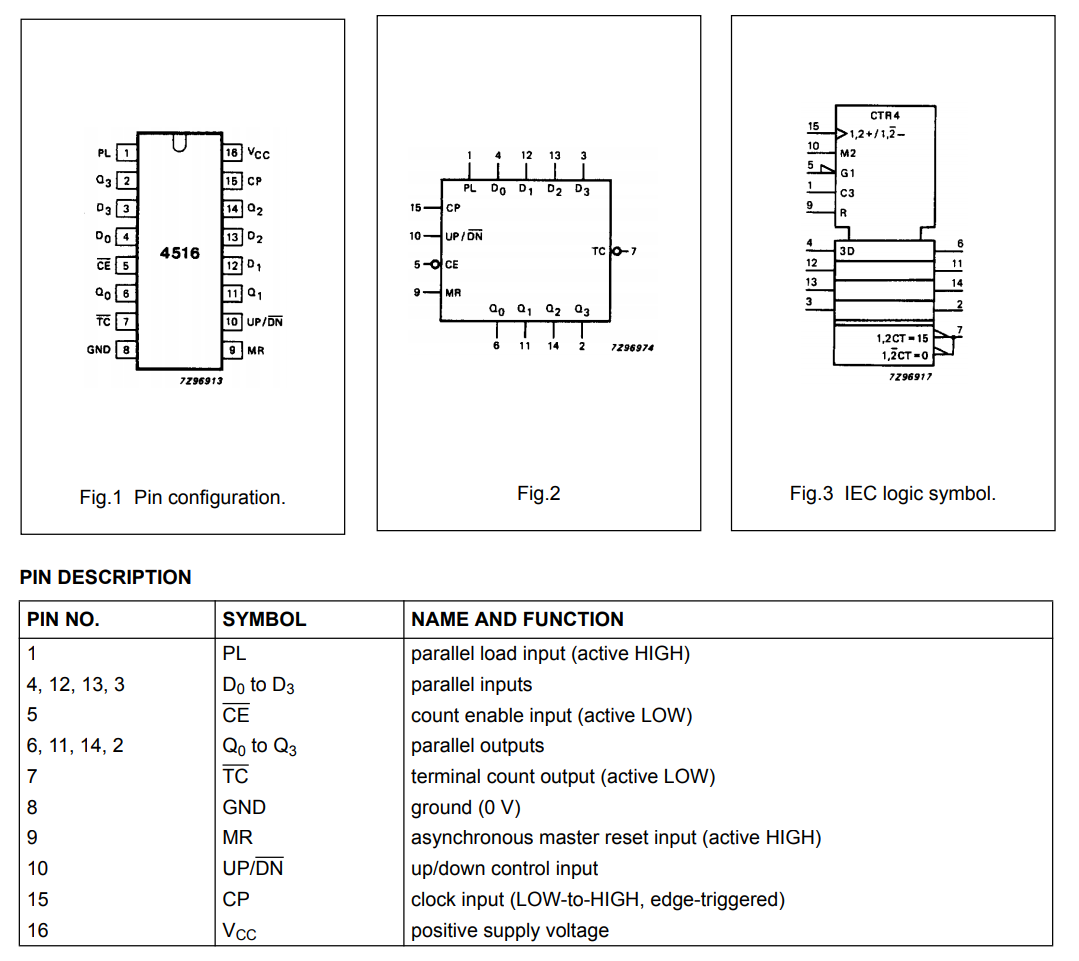

برای مشاهده پایه های آی سی SN744516 به تصویر زیر مراجعه کنید:

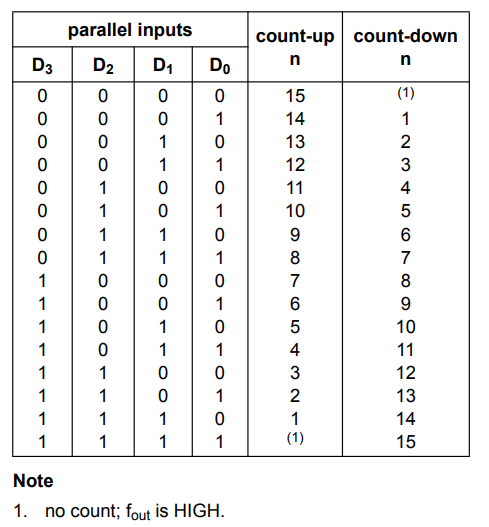

برای مشاهده جدول عملکرد آی سی SN744516 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN744516 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN744516 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN744516 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
