SN74521 8-BIT IDENTITY COMPARATOR

آی سی SN74521 از سری آی سی های TTL شامل یک مقایسه کننده 8 بیتی می باشد که دارای 16 ورودی و یک خروجی است. از این آی سی برای مقایسه دو عدد باینری 8 بیتی استفاده می شود. ولتاژ تغذیه این آی سی از 4.5 تا 5.5 ولت می باشد.

برای مشاهده پایه های آی سی SN74521 به تصویر زیر مراجعه کنید:

پایه های آی سی SN74521

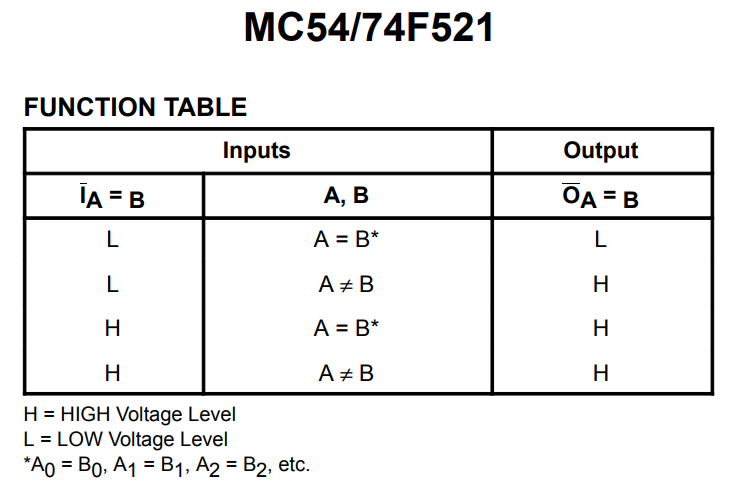

برای مشاهده جدول عملکرد آی سی SN74521 به جدول زیر مراجعه کنید:

جدول عملکرد آی سی SN74521

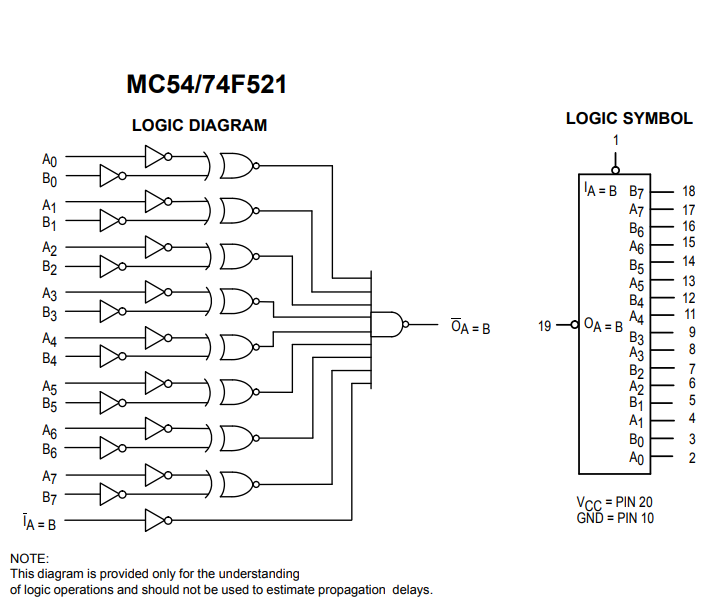

برای مشاهده ساختار داخلی آی سی SN74521 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN74521

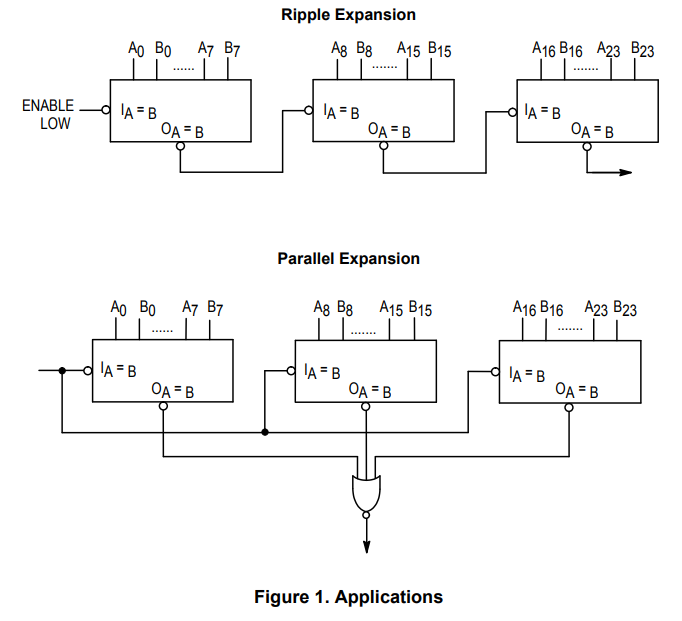

نحوه گسترش آی سی مقایسه کننده SN74521 برای 8 بیت به بالاتر:

نحوه گسترش آی سی مقایسه کننده SN74521 برای 8 بیت به بالاتر


  • Compares Two 8-Bit Words in 6.5 ns Typical
  • Expandable to Any Word Length
  • 20-Pin Package
