SN74681 4-BIT PARALLEL BINARY ACCUMULATORS

آی سی SN74681 از سری آی سی های TTL شامل یک ACCUMULATORS (انباشتگر) موازی باینری می باشد که دارای 4 ورودی و 4 خروجی است.انباشتگر ثباتی است که در آن دادههای میانی که توسط واحدهای محاسباتی و منطقی تولید می شوند، ذخیره می شود. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت می باشد.

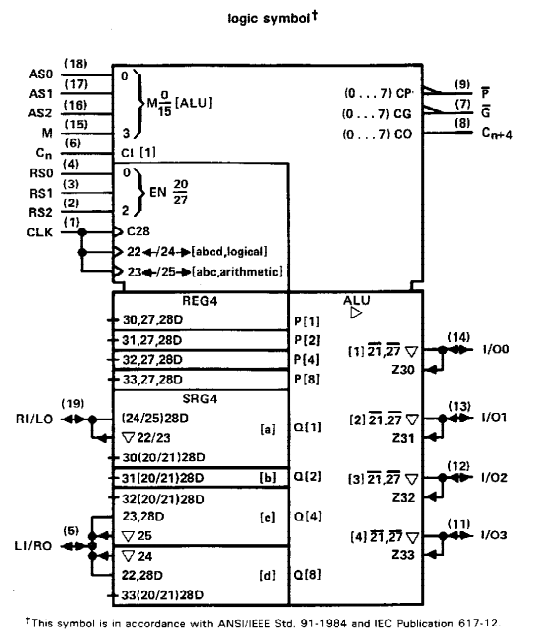

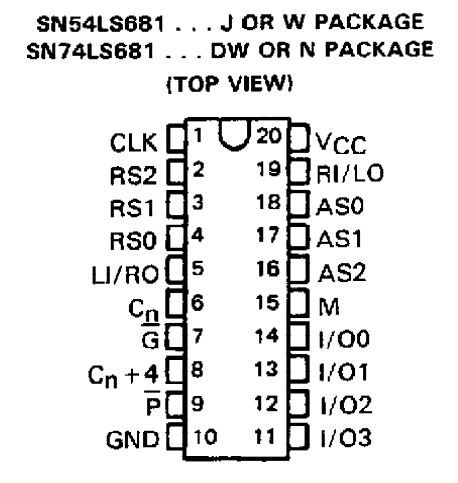

برای مشاهده پایه های آی سی SN74681 به تصویر زیر مراجعه کنید:

پایه های آی سی SN74681


پایه های آی سی SN74681

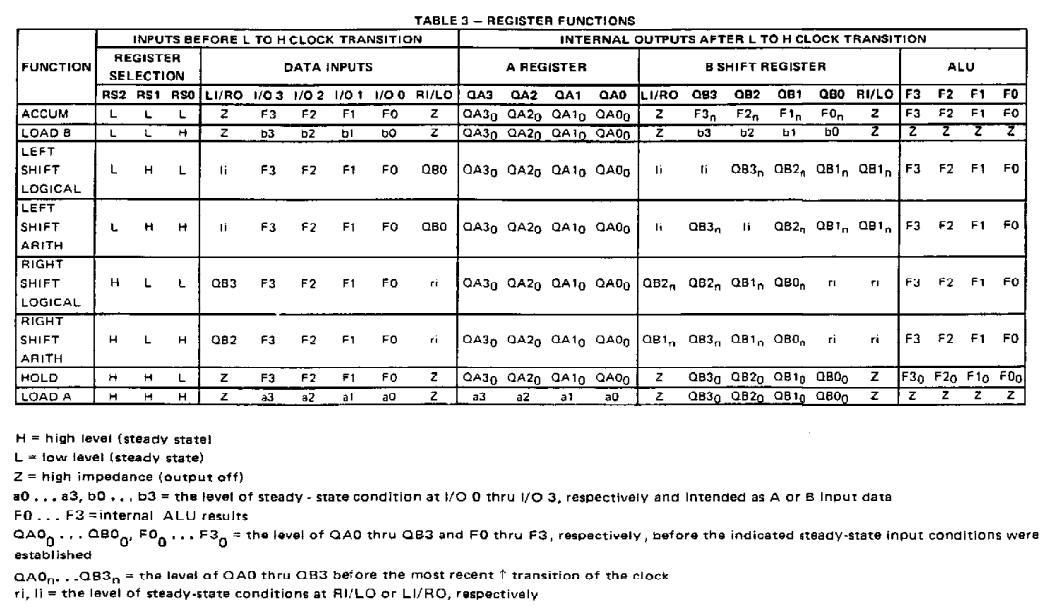

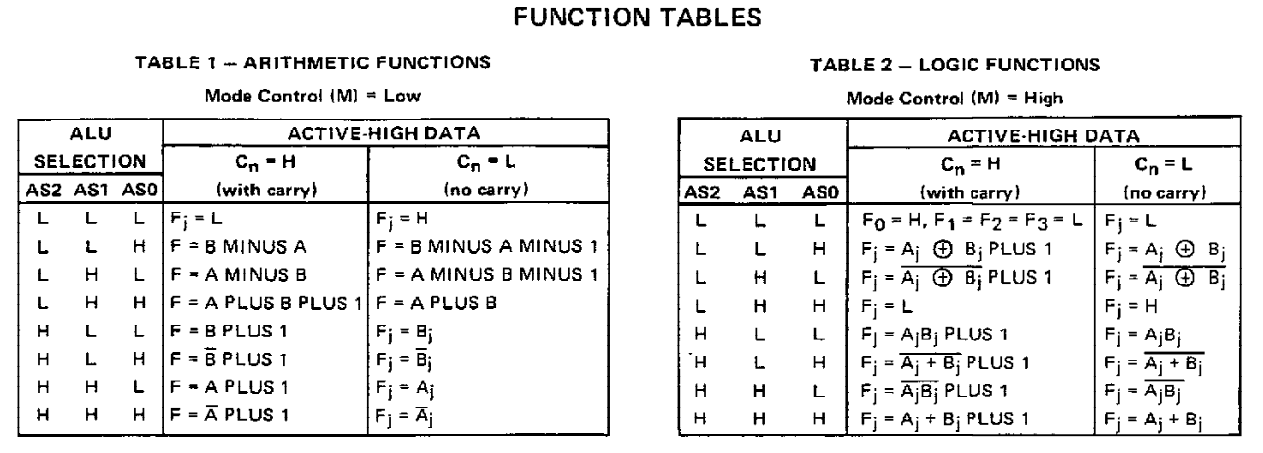

برای مشاهده جدول عملکرد آی سی SN74681 به جدول زیر مراجعه کنید:

جدول عملکرد آی سی SN74681


جدول عملکرد آی سی SN74681

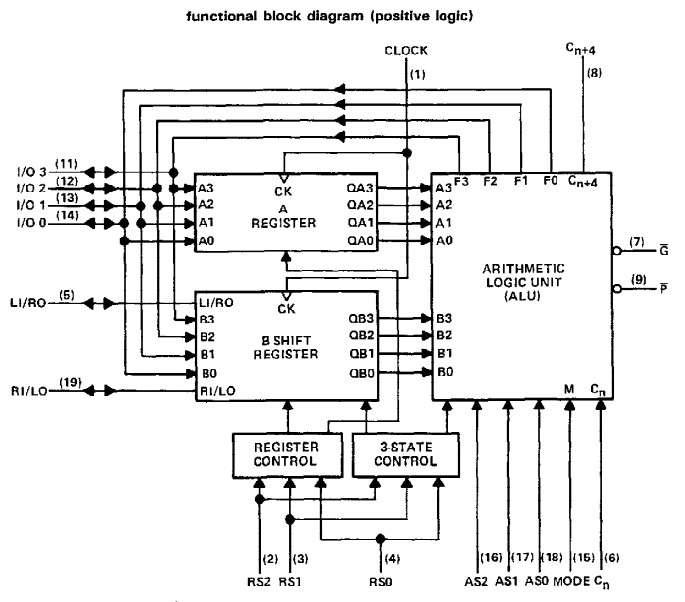

برای مشاهده ساختار داخلی آی سی SN74681 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN74681


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74681 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74681 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
