SN74641

SN74641
جهت مشاهده گالری بر روی تصاویر کلیک نمایید.
  • دسته‌بندی: TTL
  • کد محصول: TS3685
  • امتیاز محصول: 700
  • موجود درانبار: موجود
  • ۳۰,۲۹۴ ریال
  • دیتاشیت را دریافت نمایید محصول شامل دیتاشیت می‌باشد.

+
-

SN74641 OCTAL BUS TRANSCEIVERS

آی سی SN74641 از سری آی سی های TTL شامل هشت عدد Bus Transceivers دو جهته می باشد که دارای 8 ورودی و 8 خروجی کلکتور باز و یک پایه فعال ساز و یک پایه انتخاب جهت است. هنگامی که پایه G و DIR در سطح low قرار داشته باشند جهت خط از B به A و در صورتی که DIR در سطح HIGH قرار داشته باشد جهت از A به B خواهد بود. هنگامی که پایه G به سطح HIGH برود دو خروجی از هم جدا (ایزوله) می شوند. ولتاژ تغذیه آی سی SN74641 از 4.75 تا 5.25 ولت است.

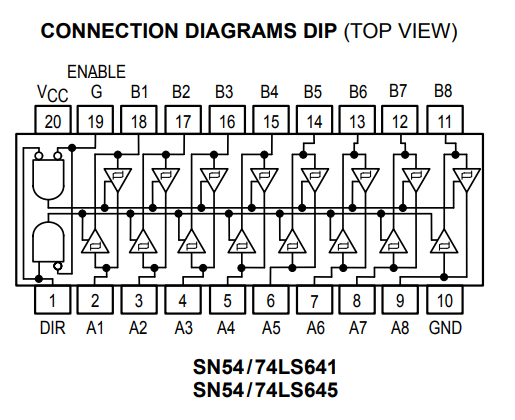

برای مشاهده پایه ها و ساختار داخلی آی سی SN74641 به تصویر زیر مراجعه کنید:

پایه ها و ساختار داخلی آی سی SN74641

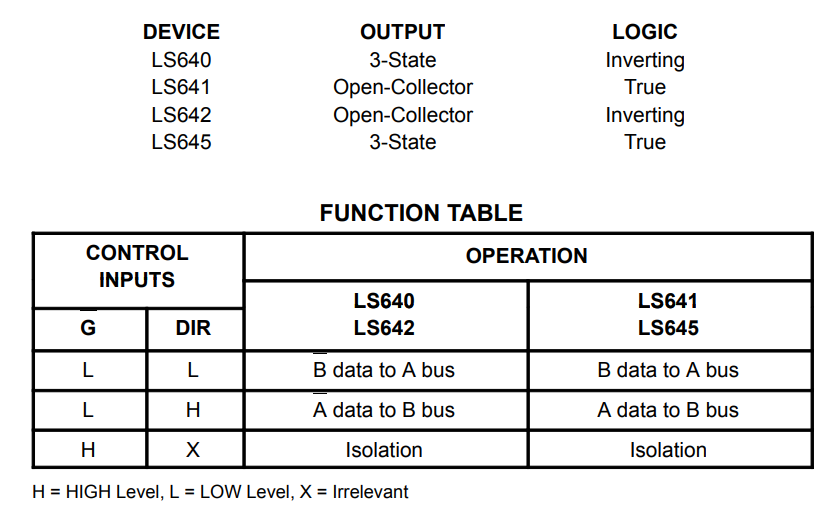

برای مشاهده جدول عملکرد آی سی SN74641 به جدول زیر مراجعه کنید:

جدول عملکرد آی سی SN74641

برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74641 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74641 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
