SN74696
(SN74696 Up/Down DECADE COUNTER/REGISTER (3-STATE
آی سی SN74696 از سری آی سی های TTL شامل یک شمارنده دسیمال صعودی/نزولی سرعت بالا می باشد که دارای 4 ورودی و 4 خروجی سه حالته است. ولتاژ تغذیه آی سی از 4.75 تا 5.25 ولت بوده و حداکثر فرکانس کاری آن 50 مگاهرتز می باشد.
برای مشاهده جدول درستی آی سی SN74696 به جدول زیر مراجعه کنید:

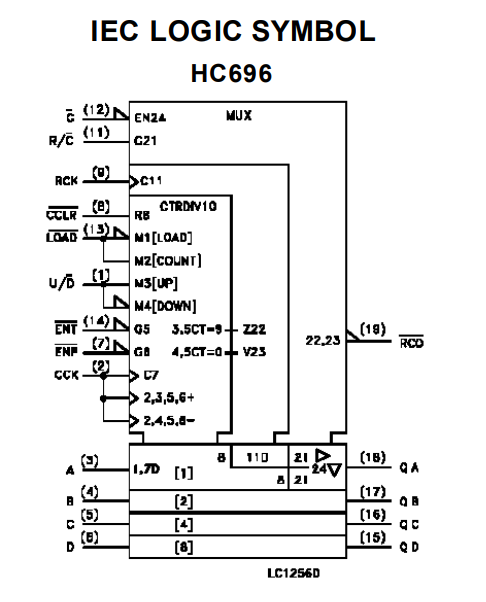

برای مشاهده پایه های آی سی SN74696 به تصویر زیر مراجعه کنید:

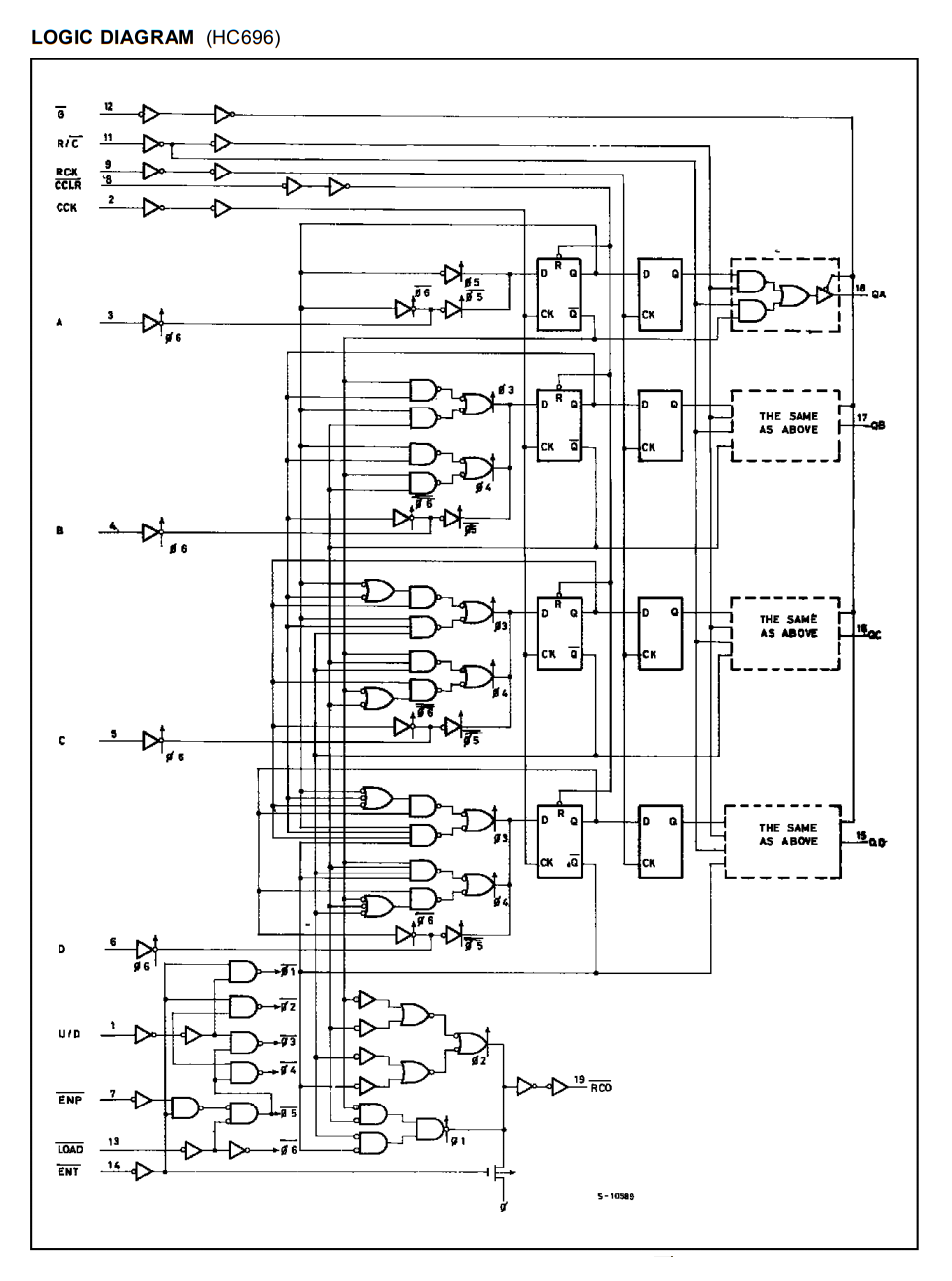

برای مشاهده ساختار داخلی آی سی SN74696 به تصویر زیر مراجعه کنید:
- HIGH SPEED fMAX = 50 MHz (TYP.) AT VCC =5V
- LOW POWER DISSIPATION ICC = 4 µA (MAX.) AT TA = 25 °C
- HIGH NOISE IMMUNITY VNIH = VNIL = 28 % VCC (MIN.)
- OUTPUT DRIVE CAPABILITY 15 LSTTL LOADS (for QA to QD) 10 LSTTL LOADS (for RCO)
- SYMMETRICAL OUTPUT IMPEDANCE |IOH|=IOL = 6 mA (MIN.) FOR QA TO QD |IOH|=IOL = 4 mA (MIN.) FOR RCO OUTPUT
- BALANCED PROPAGATION DELAYS tPLH = tPHL
- WIDE OPERATING VOLTAGE RANGE VCC (OPR) = 2 V TO 6 V
- PIN AND FUNCTION COMPATIBLE WITH LSTTL 54/74LS696/697/698/699
