SN74110
SN74110 AND−Gated J−K Master−Slave Flip−Flop with Data Lockout
آی سی SN74110 از سری آی سی های TTL شامل یک عدد فلیپ فلاپ jk می باشد که دارای سه ورودی AND شده J , سه ورودی AND شده K با دو خروجی مکمل و یک پایه Clock و Clear و Preset است. فلیپ فلاپ یک دﺳﺘﮕﺎه ذﺣﻴﺮه ﺳﺎزی دودویی اﺳﺖ ﻛﻪ ﻗﺎدر ﺑﻪ ذﺧﻴﺮه یک بیت اﻃﻼﻋﺎت اﺳﺖ. از ویژگی های این آی سی گسترش ورودی های آن با استفاده از گیت AND می باشد. گستره ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت می باشد.

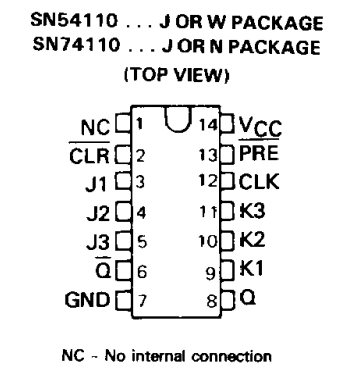

برای مشاهده پایه های آی سی SN74110 به تصویر زیر مراجعه کنید:

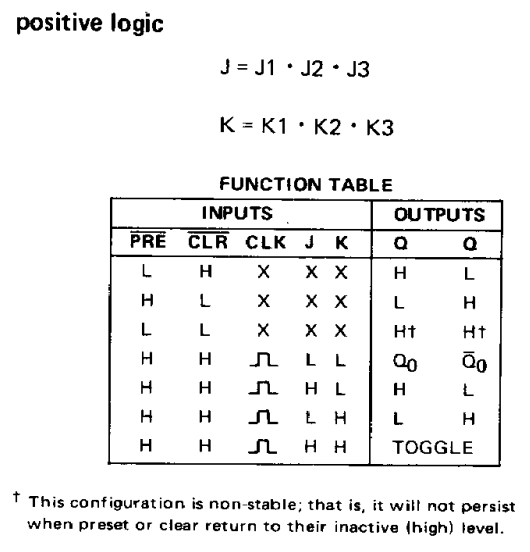

برای مشاهده جدول عملکرد آی سی SN74110 به جدول زیر مراجعه کنید:

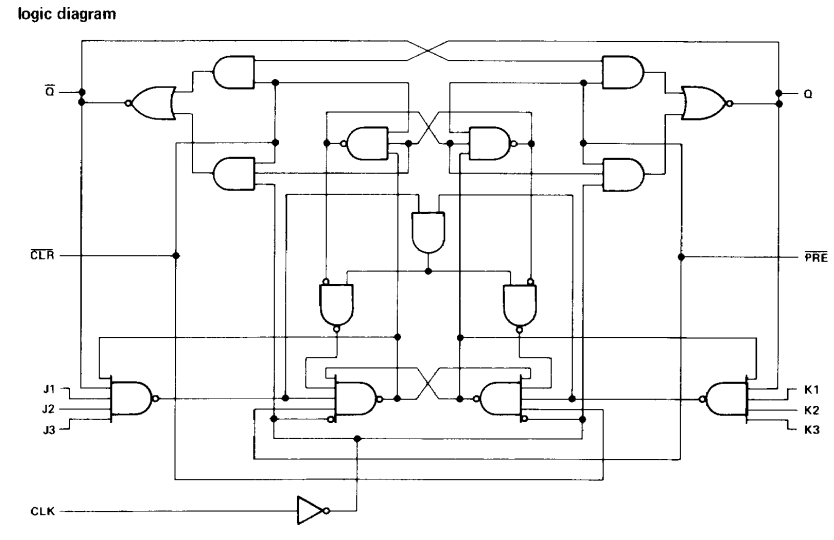

برای مشاهده ساختار داخلی آی سی SN74110 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74110 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74110 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
