SN7491 8-Bit Shift Registers

آی سی SN7491 از سری آی سی های TTL شامل یک شیفت رجیستر 8 بیتی سریال است که دارای دو ورودی و دو خروجی مکمل و یک پایه کلاک است. در ساختار داخلی این آی سی از هشت فلیپ فلاپ R-S استفاده شده و ورودی و خروجی آن به صورت سریال می باشد. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت می باشد.

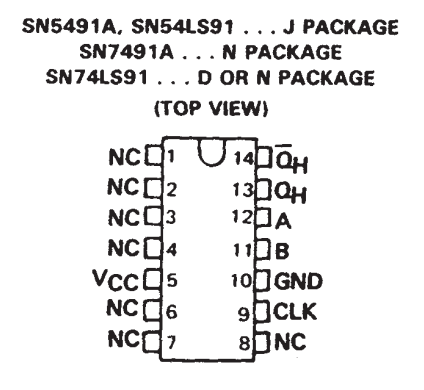

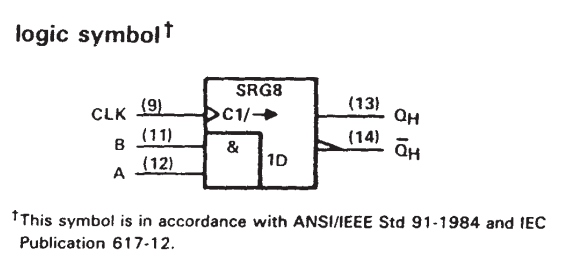

برای مشاهده پایه های آی سی SN7491 به تصویر زیر مراجعه کنید:

پایه های آی سی SN7491


پایه های آی سی SN7491

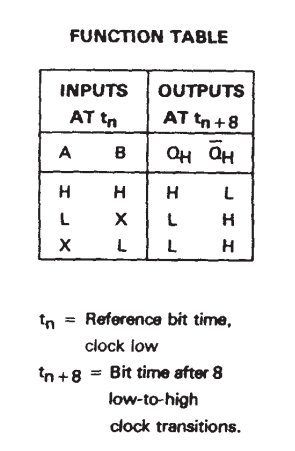

برای مشاهده جدول عملکرد آی سی SN7491 به جدول زیر مراجعه کنید:

جدول عملکرد آی سی SN7491

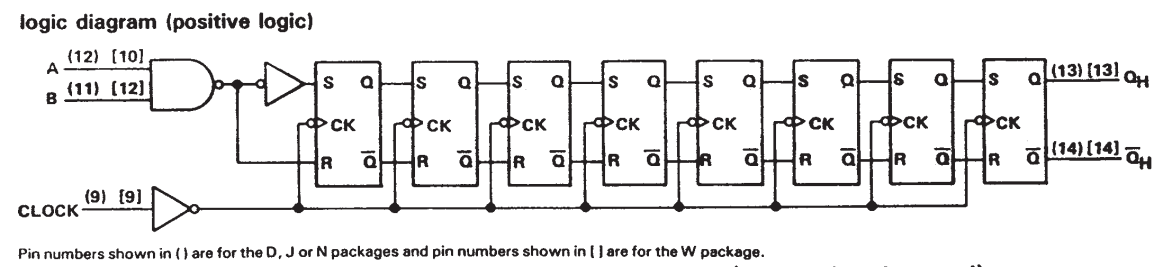

برای مشاهده ساختار داخلی آی سی SN7491 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN7491


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN7491 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN7491 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
