SN74540 Octal buffer/line driver; 3-state; inverting

آی سی SN74540 از سری آی سی های TTL شامل 8 عدد گیت بافر/ درایور خط با خروجی معکوس شونده می باشد که دارای 8 ورودی و 8 خروجی و دو پایه فعال ساز بافرها است. از ویژگی های این آی سی میتوان به دو پایه فعال ساز آن اشاره کرد که توسط یک گیت منطقی AND به هم متصل شده اند. از آی سی های بافر برای تقویت جریان کشی و تغییر ولتاژ خروجی استفاده می شود. برای مشاهده جدول درستی آی سی SN74540 به جدول زیر مراجعه کنید:

جدول درستی آی سی SN74540

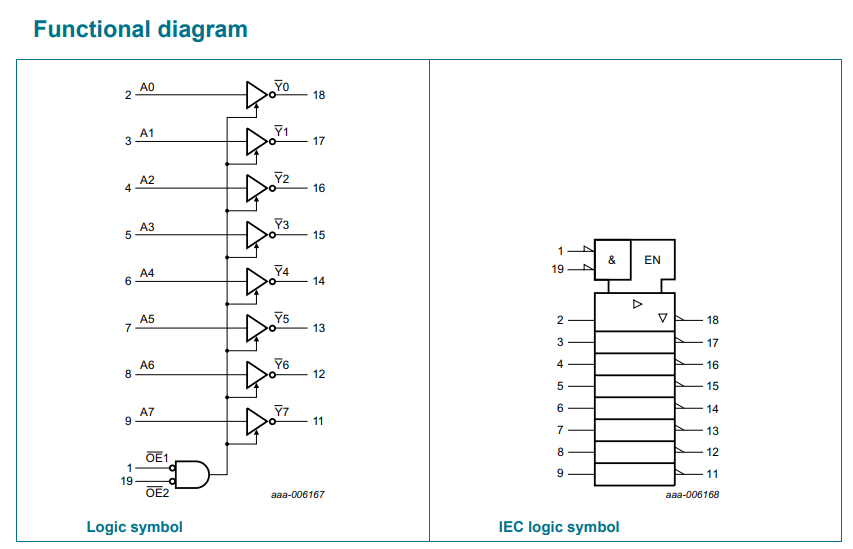

برای مشاهده پایه های آی سی SN74540 به تصویر زیر مراجعه کنید:

پایه های آی سی SN74540


پایه های آی سی SN74540

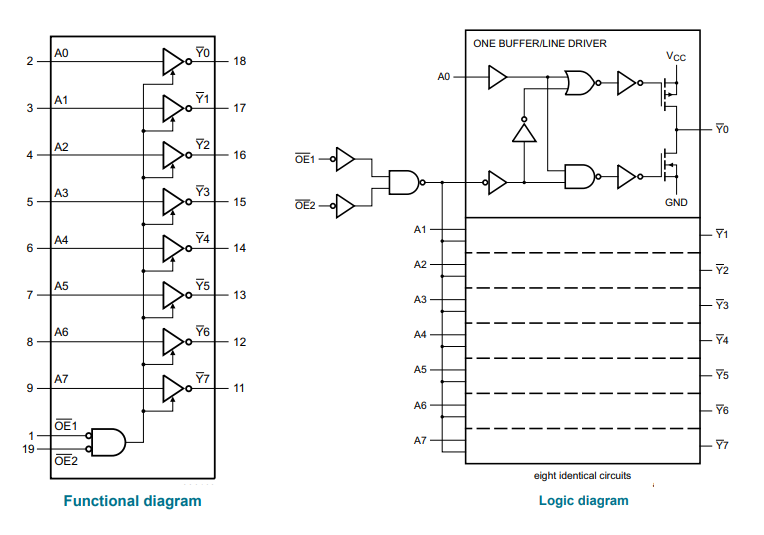

برای مشاهده ساختار داخلی آی سی SN74540 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN74540


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74540 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74540 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
