SN74157
SN74157 Quad 2-Line to 1-Line Data Selectors/Multiplexers
آی سی SN74157 از سری آی سی های TTL شامل چهار عدد مالتی پلکسر/ انتخابگر داده می باشد که هر واحد دارای دو ورودی و یک خروجی و یک پایه انتخاب خروجی است. از ویژگی های این آی سی می توان به ورودی و خروجی بافر شده اشاره کرد. مالتی پلکسر یک مدار منطقی ترکیبی است که به گونهای طراحی شده تا یکی از خطوط ورودی را به یک خط خروجی مشترک سوئیچ کند. انتخاب سیگنال ورودی با استفاده از یک سیگنال کنترلی صورت میگیرد. هر مالتیپلکسر را میتوان به صورت یک سوئیچ چرخان چندموقعیته و سریع فرض کرد، که در هر لحظه یکی از ورودیها (کانالها) را به خروجی وصل میکند.

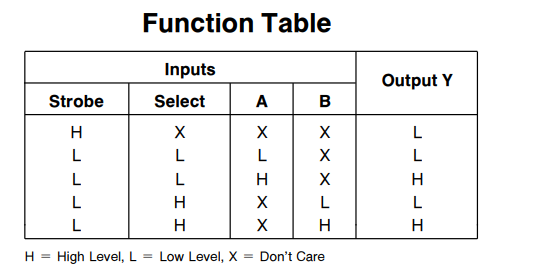

برای مشاهده جدول درستی آی سی SN74157 به تصویر زیر مراجعه کنید:
برای مشاهده پایه های آی سی SN74157 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN74157 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74157 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74157 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
