SN7407

SN7407
جهت مشاهده گالری بر روی تصاویر کلیک نمایید.
  • دسته‌بندی: TTL
  • کد محصول: TS2308
  • امتیاز محصول: 700
  • موجود درانبار: موجود
  • ۲۸,۲۷۴ ریال
  • دیتاشیت را دریافت نمایید محصول شامل دیتاشیت می‌باشد.

+
-

SN7407 Hex Buffers/Drivers With Open-Collector High-Voltage Output

آی سی SN7407 از سری آی سی های TTL شامل شش عدد بافر می باشد که دارای 6 ورودی و خروجی است. از ویژگی های این آی سی میتوان به خروجی Open collector آن اشاره کرد که برای مصرف کننده هایی با جریان و ولتاژ بالا مانند لامپ ها و رله ها مناسب است. گستره ولتاژ کاری Vcc این آی سی از 4.5 تا 5.5 ولت می باشد.

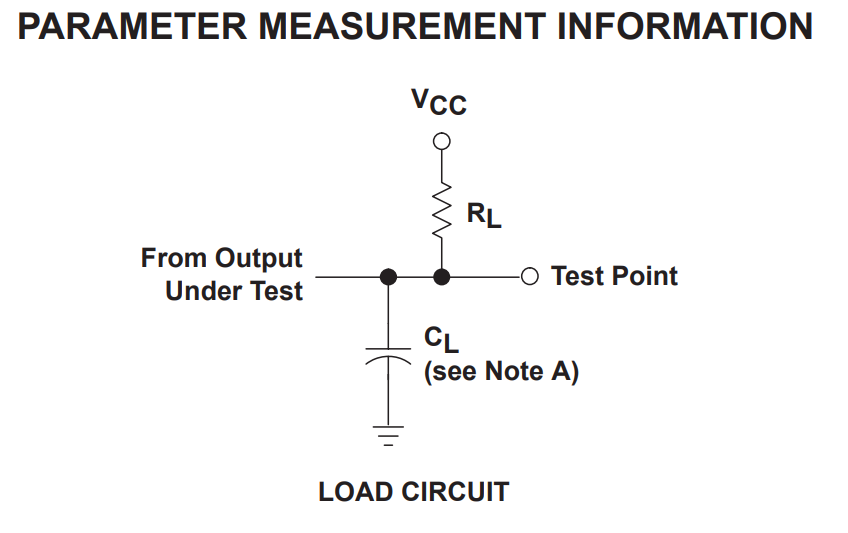

PARAMETER MEASUREMENT INFORMATION


برای مشاهده پایه های آی سی SN7407 به تصویر زیر مراجعه کنید:

پایه های آی سی SN7407


برای مشاهده ساختار داخلی آی سی SN7407 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN7407



  • Convert TTL Voltage Levels to MOS Levels
  • High Sink-Current Capability
  • Input Clamping Diodes Simplify System Design
  • Open-Collector Driver for Indicator Lamps and Relays
  • Inputs Fully Compatible With Most TTL Circuits


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN7407 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN7407 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
