CD4009
CD4009 CMOS Hex Buffers/Converter
آی سی CD4009 از سری آی سی های CMOS شامل شش عدد بافر با خروجی معکوس کننده سه حالته (شش عدد گیت NOT) می باشد که هر گیت دارای یک ورودی و یک خروجی مجزا می باشد. تمام ورودی های آی سی با دیودهای متصل به Vdd و Vss در برابر تخلیه الکترواستاتیکی (الکتریسیته ساکن) محافظت شده اند.
برای مشاهده پایه های آی سی CD4009 به تصویر زیر مراجعه کنید:

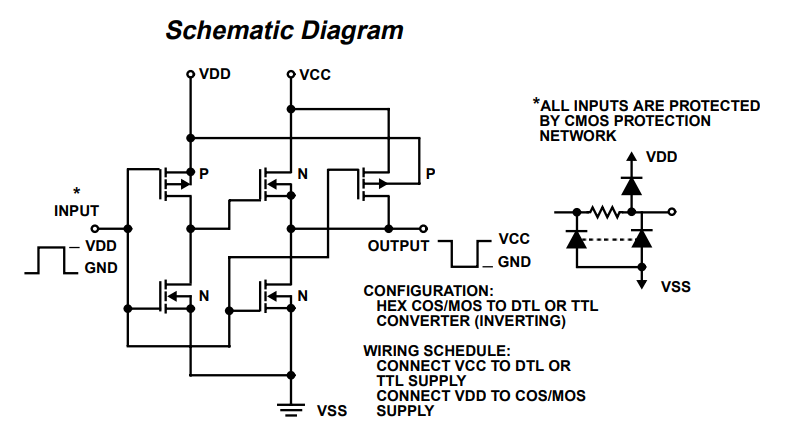

برای مشاهده ساختار داخلی آی سی CD4009 به تصویر زیر مراجعه کنید:
Features
- Inverting Type
- High-Voltage Type (20V Rating)
- 100% Tested for Quiescent Current at 20V
- Maximum Input Current of 1µA at 18V Over Full Package-Temperature Range; - 10nA at 18V and +25C
- 5V, 10V and 15V Parametric Ratings
Applications
- CMOS To DTL/TTL Hex Converter
- CMOS Current “Sink” or “Source” Driver
- CMOS High-to-Low Logic-Level Converter
- Multiplexer - 1 to 6 or 6 to 1
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4009 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4009 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
