CD4557 1-to-64 bit variable length shift register

آی سی CD4557 از سری آی سی های CMOS شامل یک شیفت رجیستر با طول بیت 1 تا 64 متغیر می باشد. پایه های های این آی سی عبارتند از: دو ورودی دیتا, یک پایه انتخاب دیتا, یک پایه ورودی کلاک پالس و یک پایه فعال ساز کلاک, (MR (asynchronous master reset , شش پایه ورودی انتخاب طول بیت و دو خروجی بافر شده.

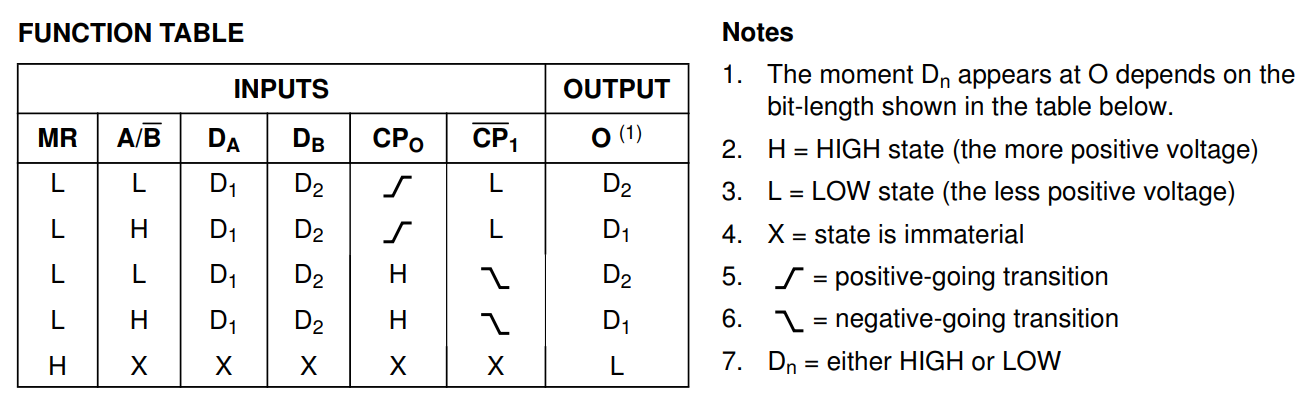

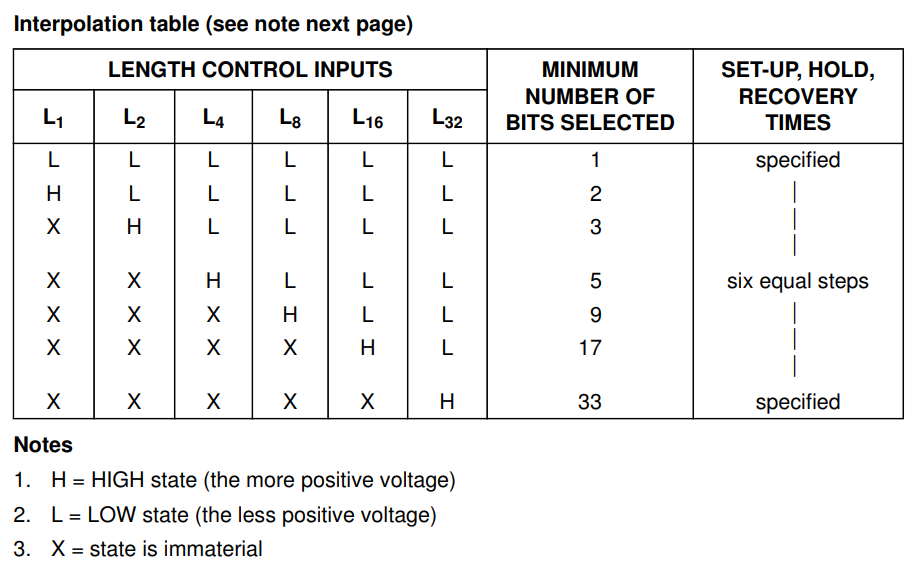

برای مشاهده جدول درستی و جدول وضعیت ورودی انتخاب طول بیت آی سی CD4557 به تصویر زیر مراجعه کنید:

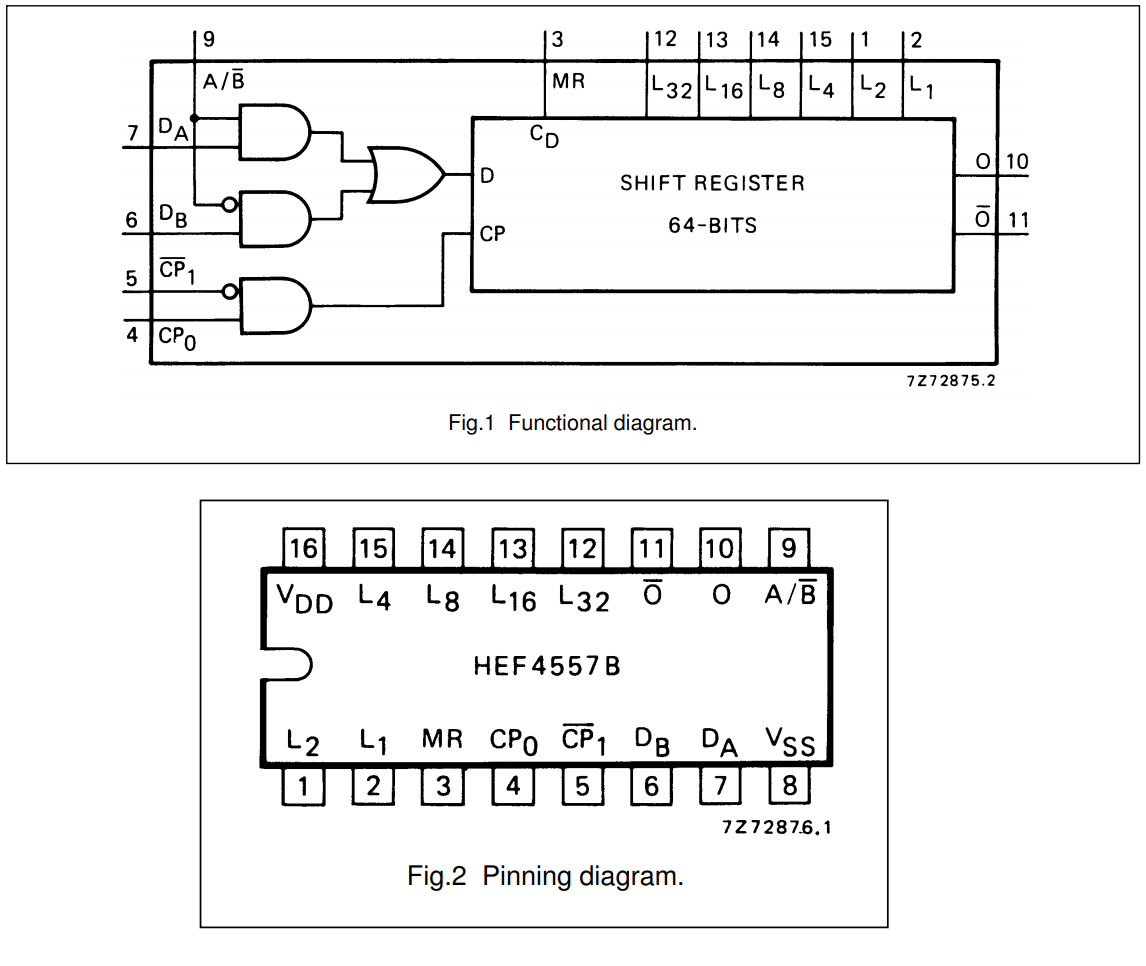

برای مشاهده مشخصات پایه های آی سی CD4557 به تصویر زیر مراجعه کنید:

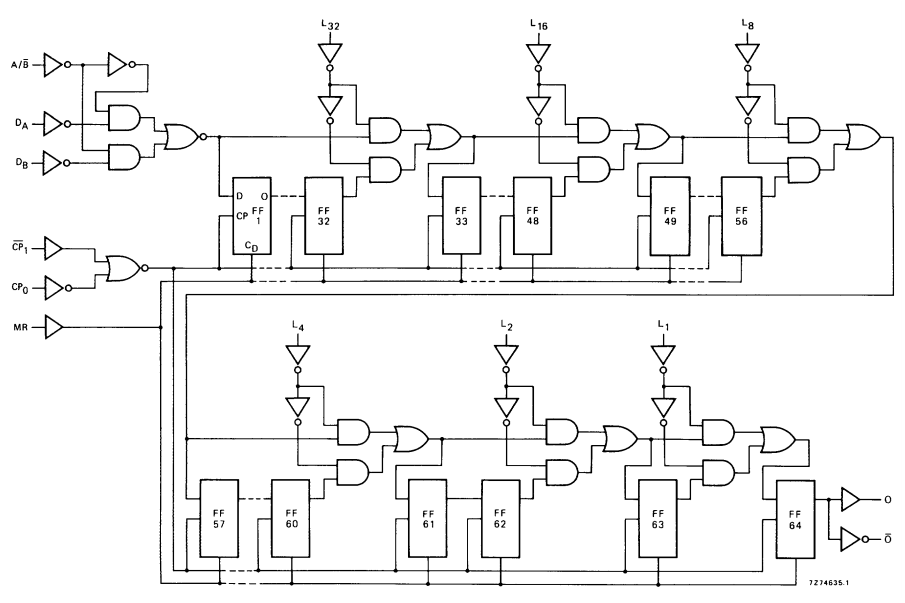

برای مشاهده ساختار داخلی آی سی CD4557 به تصویر زیر مراجعه کنید:

برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:

انواع آی سی های CMOS

برای دریافت دیتاشیت آی سی CD4557 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
