CD40161
CD40161 CMOS Synchronous Programmable 4-Bit Counters

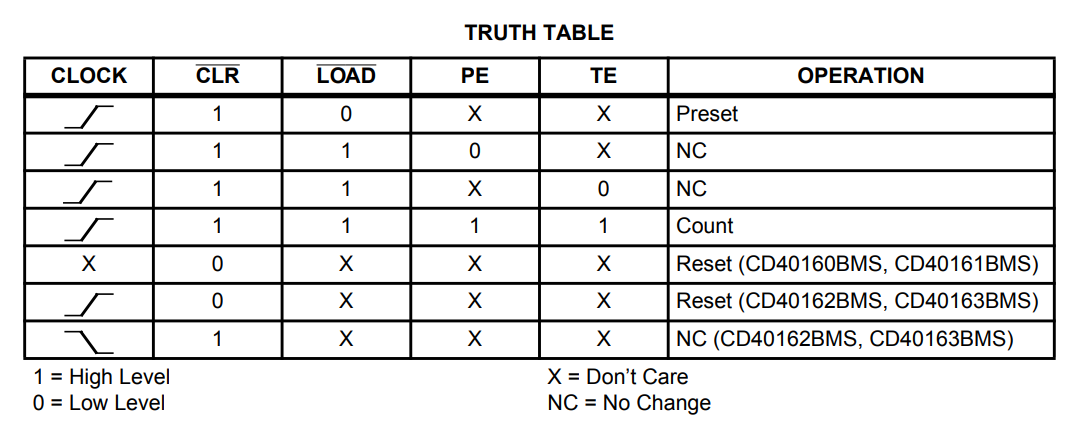

آی سی CD40161 از سری آی سی های CMOS شامل یک شمارنده سنکرون قابل برنامه ریزی 4 بیتی می باشد که دارای 4 ورودی و یک پایه Clear (باینری آسنکرون) و 4 خروجی و یک بیت کری می باشد. برای مشاهده جدول درستی آی سی CD40161 به جدول زیر مراجعه کنید:

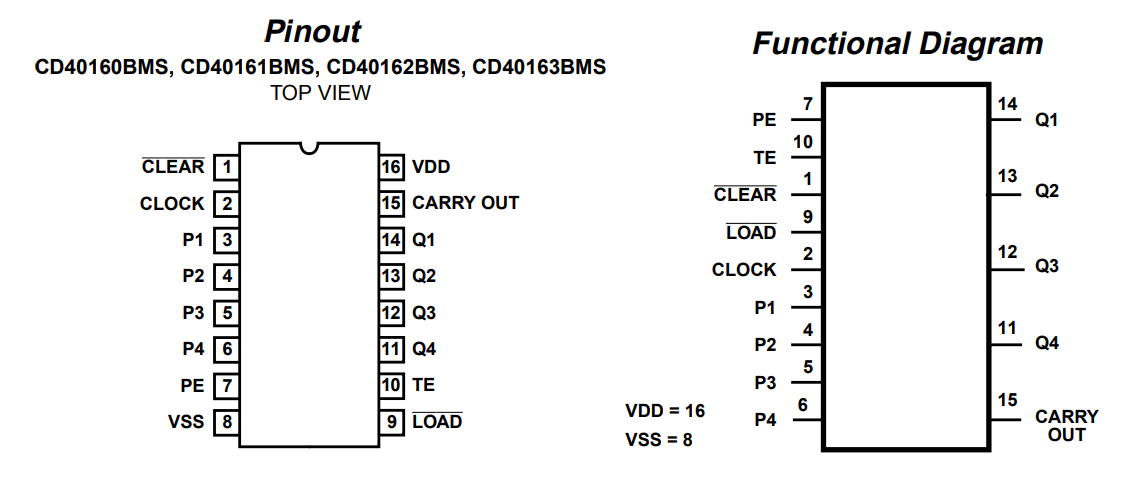

برای مشاهده مشخصات پایه های آی سی CD40161 به تصویر زیر مراجعه کنید:

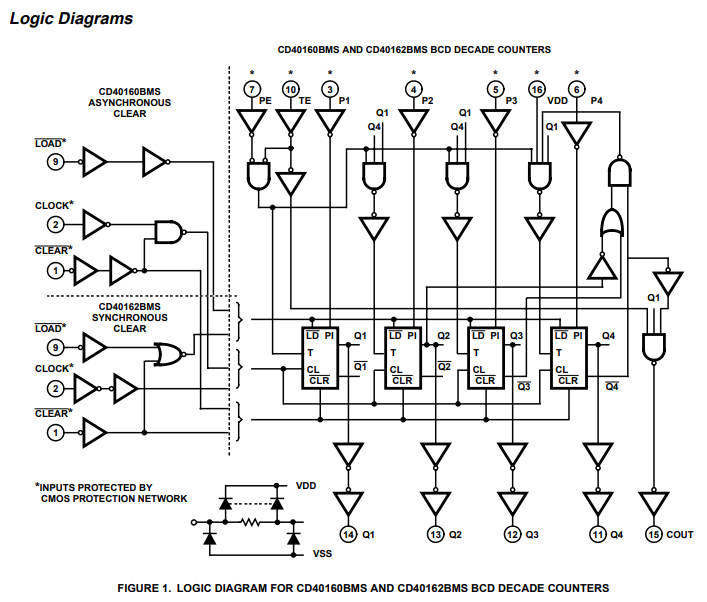

برای مشاهده ساختار داخلی آی سی CD40161 به تصویر زیر مراجعه کنید:
Features
- High-Voltage Types (20V Rating)
- CD40160BMS Decade with Asynchronous Clear
- CD40161BMS Binary with Asynchronous Clear
- CD40162BMS Decade with Synchronous Clear
- CD40163BMS Binary with Synchronous Clear
- Internal Look-Ahead for Fast Counting
- Carry Output for Cascading
- Synchronously Programmable
- Clear Asynchronous Input (CD40160BMS, CD40161BMS)
- Clear Synchronous Input (CD40162BMS, CD40163BMS)
- Synchronous Load Control Input
- Low Power TTL Compatibility
- Standardized Symmetrical Output Characteristics
- 100% Tested for Quiescent Current at 20V
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
- Noise Margin (Over Full Package Temperature Range): - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- 5V, 10V and 15V Parametric Ratings
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD40161 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD40161 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
