D4055 BCD TO 7-SEGMENT DECODER FOR LCD-DISPLAYS

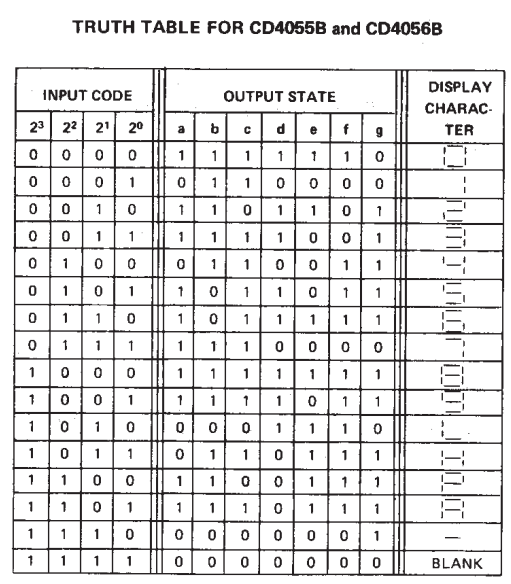

آی سی CD4055 از سری آی سی های CMOS یک دیکدر BCD به 7segment راه انداز نمایشگر LCD می باشد و برای کاربردهای راه اندازی نمایشگرهای پرتابل و پنل های LCD مناسب است. این آی سی دارای 7 پایه خروجی و 4 پایه ورودی (BCD) و یک پایه Display Freq می باشد. برای مشاهده نحوه تغییرات خروجی ها بر اساس پایه های ورودی به جدول زیر مراجعه کنید:

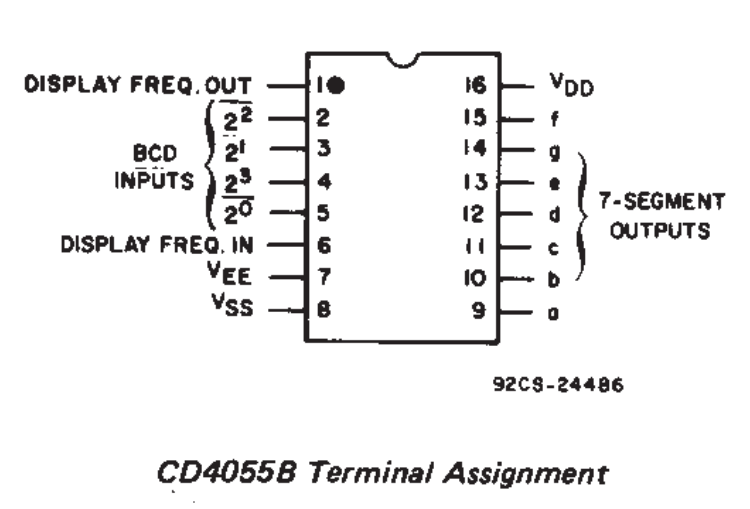

برای مشاهده پایه های آی سی CD4055 به تصویر زیر مراجعه کنید:

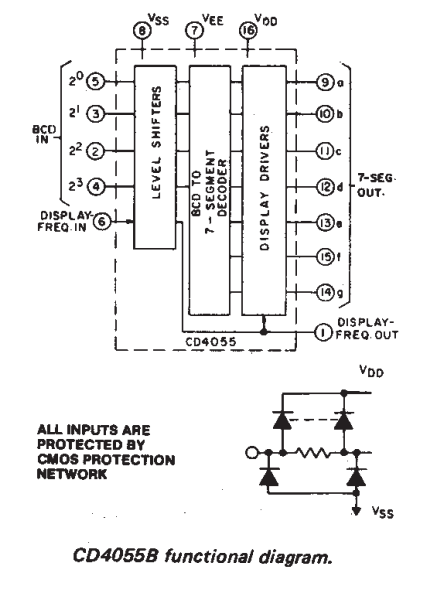

برای مشاهده ساختار داخلی آی سی CD4055 به تصویر زیر مراجعه کنید:

برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:

انواع آی سی های CMOS

برای دریافت دیتاشیت آی سی CD4055 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
