SN74469 8-Bit Up/Down Counter
آی سی SN74469 از سری آی سی های TTL شامل یک شمارنده 8 بیتی می باشد که دارای 8 ورودی و 8 خروجی است. از ویژگی این آی سی قابلیت شمارش به هر دو صورت صعودی و نزولی می باشد. در ساختار داخلی این آی سی از 8 فلیپ فلاپ نوع D استفاده شده است. ولتاژ تغذیه این آی سی از 4.75 تا 5.25 ولت می باشد.
برای مشاهده پایه های آی سی SN74469 به تصویر زیر مراجعه کنید:

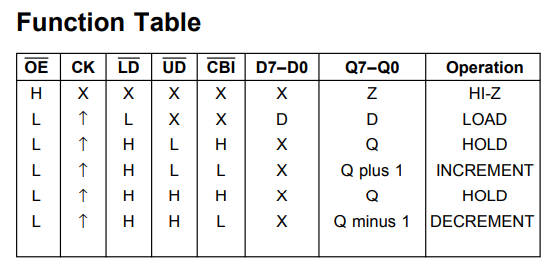

برای مشاهده جدول عملکرد آی سی SN74469 به جدول زیر مراجعه کنید:

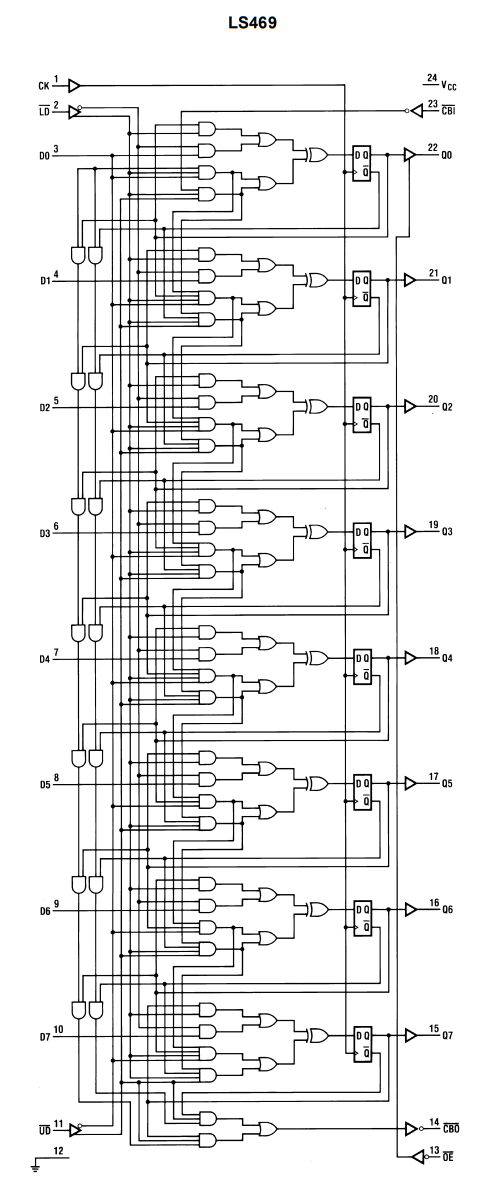

برای مشاهده ساختار داخلی آی سی SN74469 به تصویر زیر مراجعه کنید:
Features/Benefits
- 8-bit up/down counter for microprogram-counter, DMA controller and general-purpose counting applications
- 8 bits matches byte boundaries
- Bus-structured pinout
- 24-pin SKINNYDIP saves space
- 3-STATE outputs drive bus lines
- Low current PNP inputs reduce loading
- Expandable in 8-bit increments
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74469 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74469 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
