SN74390
SN74390 DUAL 4-BIT DECADE AND BINARY COUNTERS
آی سی SN74390 از سری آی سی های TTL شامل دو شمارنده (BCD , bi-quinary) می باشد که هر شمارنده آن دارای دو ورودی پالس ساعت و 4 خروجی می باشد. برای استفاده از شمارنده BCD باید خروجی Q-A به پایه input-B متصل شود و هم چنین برای شمارنده دودویی باید خروجی Q-D به پایه input-A متصل شود. در ساختار داخلی این آی سی از 8 عدد فلیپ فلاپ T استفاده شده است. ولتاژ تغذیه این آی سی 4.75 تا 5.25 ولت می باشد.
برای مشاهده پایه های آی سی SN74390 به تصویر زیر مراجعه کنید:

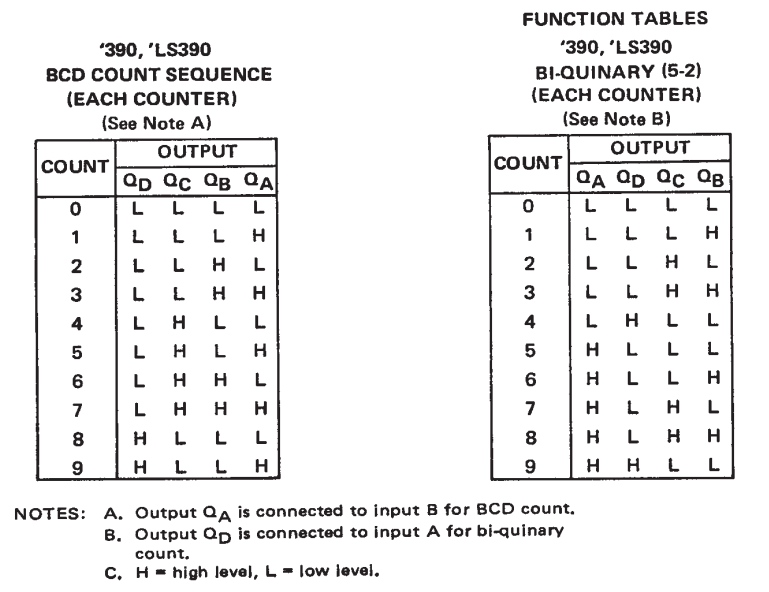

برای مشاهده جدول کارکرد آی سی SN74390 به تصویر زیر مراجعه کنید:

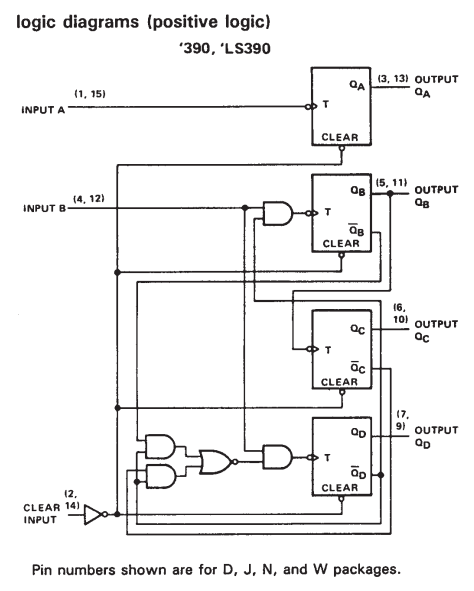

برای مشاهده ساختار داخلی آی سی SN74390 به تصویر زیر مراجعه کنید:
