SN7417
SN7417 HEX BUFFERS/DRIVERS WITH OPEN-COLLECTOR HIGH-VOLTAGE OUTPUTS
آی سی SN7417 از سری آی سی های TTL شامل شش عدد بافر می باشد که دارای 6 ورودی و 6 خروجی است. خروجی این آی سی کلکتور باز (open collector) بوده و سطح ولتاژ قابل تحمل آن تا 15 ولت می باشد. بافر تقویت کننده ای با بهره ی واحد است. در مواردی که تعداد اتصالات بیشتر از Fan-out آی سی باشد، آی سی نمی تواند جریان لازم برای تغذیه ی تمام خروجی هایش را فراهم کند و خروجی اش افت می کند. در چنین مواردی می بایست از آی سی های بافر استفاده نمود. به عبارت دیگر Fan-out بافرها بسیار زیاد است. بافر ها دو وظیفه مهم دارند که عبارتند از: منطقی کردن ولتاژ ورودی و تقویت جریان ورودی ها بر روی خروجی ها.

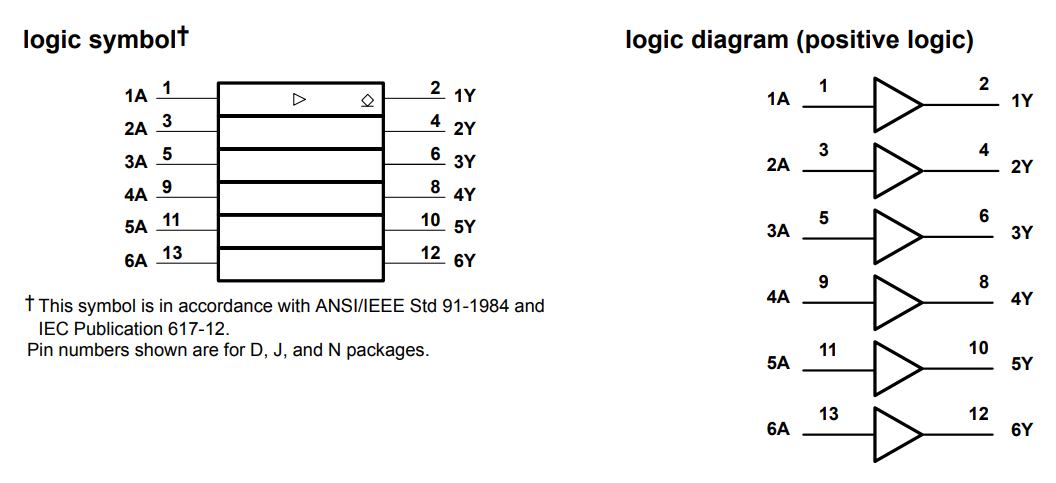

برای مشاهده پایه های آی سی SN7417 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN7417 به تصویر زیر مراجعه کنید:
- Converts TTL-Voltage Levels to MOS Levels
- High Sink-Current Capability
- Input Clamping Diodes Simplify System Design
- Open-Collector Driver for Indicator Lamps and Relays
- Package Options Include “Small Outline” Packages, Ceramic Chip Carriers, and Standard and Ceramic 300-mil DIPs
