SN74259
SN74259 8-BIT ADDRESSABLE LATCH
آی سی SN74259 از سری آی سی های TTL شامل یک ADDRESSABLE LATCH هشت بیتی می باشد که دارای یک ورودی و 8 خروجی موازی به همراه پایه های (Enable , Clear (active low و سه پایه آدرس است. از ویژگی این آی سی ورودی سریال و خروجی موازی آن می باشد. از کاربردهای این آی سی دیکدر/ دیمالتی پلکسر یک به هشت می باشد. دیمالتی پلکسر دستگاهی است که یک خط ورودی و چندین خط خروجی دارد که هر بار خط ورودی اش را به یکی از چند خط خروجی هدایت می کند.

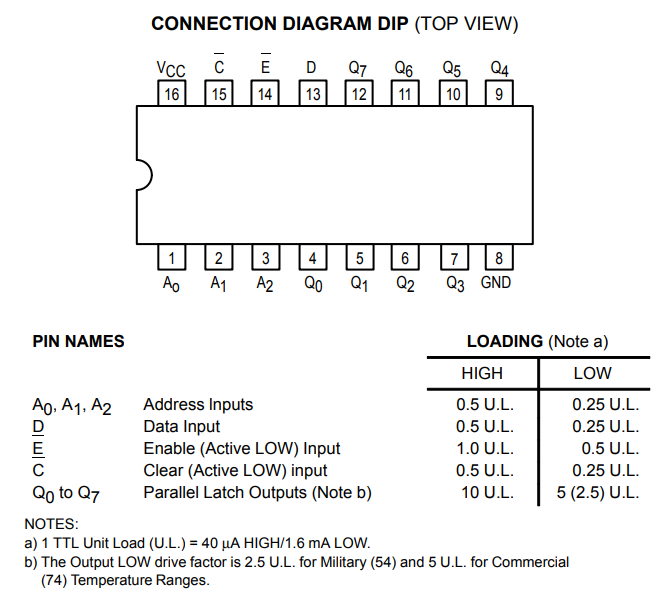

برای مشاهده پایه های آی سی SN74259 به تصویر زیر مراجعه کنید:

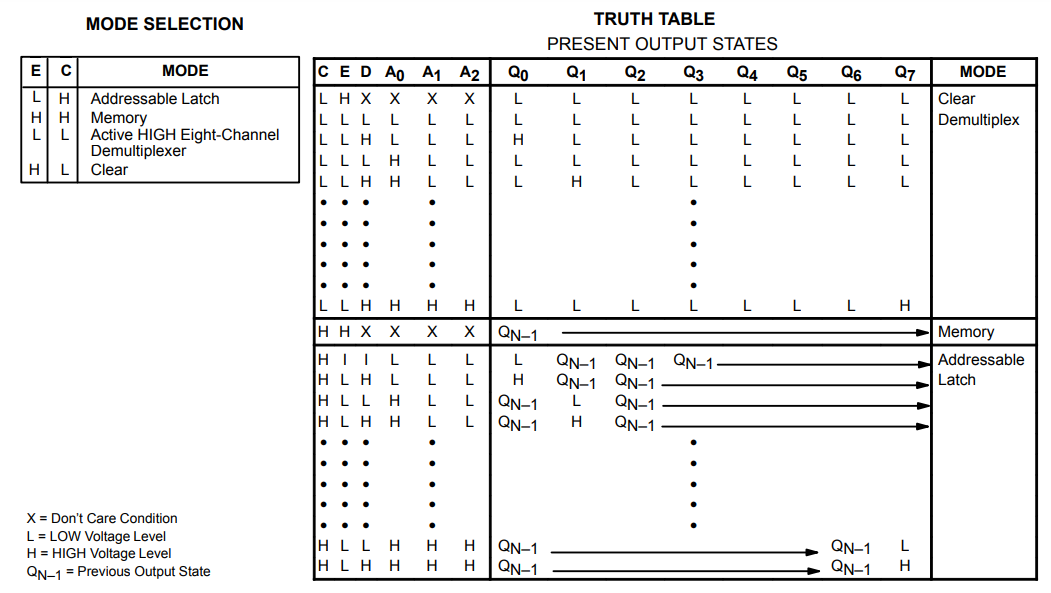

برای مشاهده جدول عملکرد آی سی SN74259 به جدول زیر مراجعه کنید:

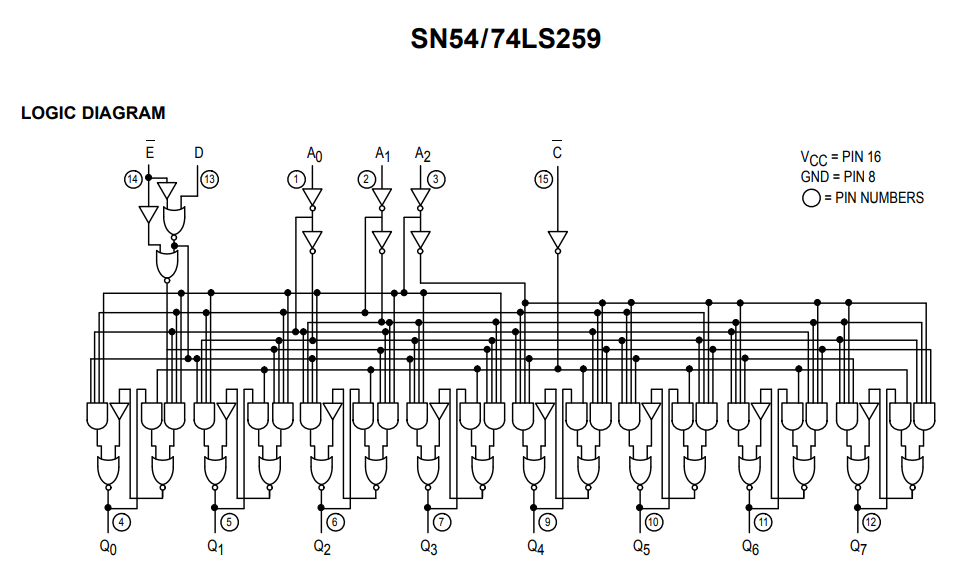

برای مشاهده ساختار داخلی آی سی SN74259 به تصویر زیر مراجعه کنید:
- Serial-to-Parallel Conversion
- Eight Bits of Storage With Output of Each Bit Available
- Random (Addressable) Data Entry
- Active High Demultiplexing or Decoding Capability
- Easily Expandable • Common Clear
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74259 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74259 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
