SN74178 4-Bit Parallel Access Shift Registers

آی سی SN74178 از سری آی سی های TTL شامل یک شیفت رجیستر 4 بیتی می باشد که دارای 4 ورودی و یک ورودی سریال و 4 خروجی می باشد. از ویژگی های این آی سی شیفت دهنده به راست با ورودی موازی و سری و خروجی موازی است. ولتاژ کاری آی سی از 4.75 تا 5.25 ولت و حداکثر فرکانس کاری آن 39 مگاهرتز می باشد. در ساختار داخلی این آی سی از 4 فلیپ فلاپ S-R استفاده شده است. شیفت رجیستر (ثبات انتقال دهنده) زنجیرهای از فلیپ فلاپ ها است که یک پالس ساعت مشترک دارند و خروجی هر فلیپ فلاپ، به ورودی فلیپ فلاپ بعدی در زنجیره متصل شده است؛ در نتیجه مداری حاصل میشود که میتواند در هر پالس ساعت، آرایه بیتی که در آن ذخیره شده را یک واحد به سمت چپ یا راست شیفت (انتقال) دهد.

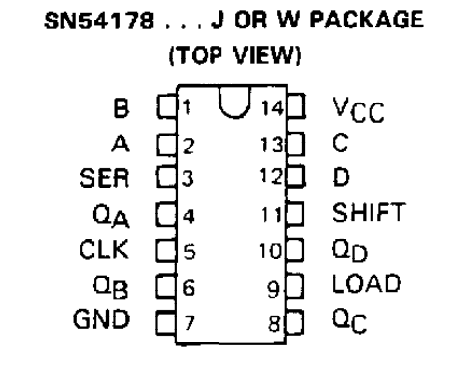

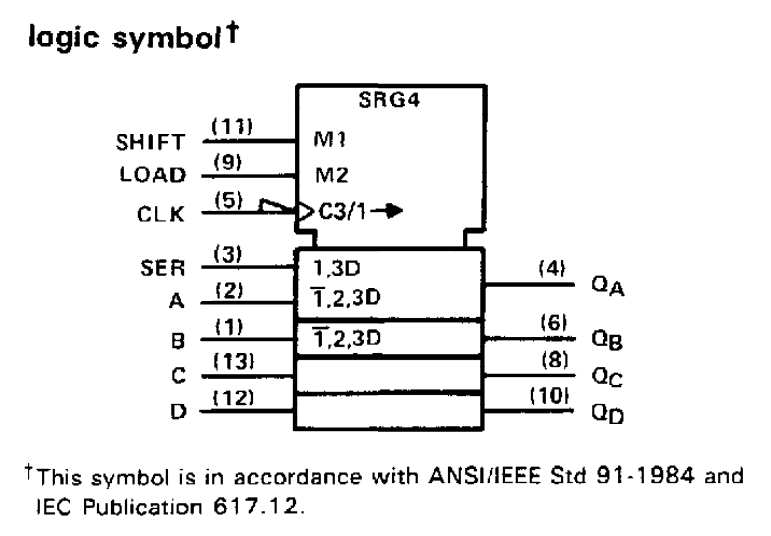

برای مشاهده پایه های آی سی SN74178 به تصویر زیر مراجعه کنید:

پایه های آی سی SN74177


پایه های آی سی SN74177

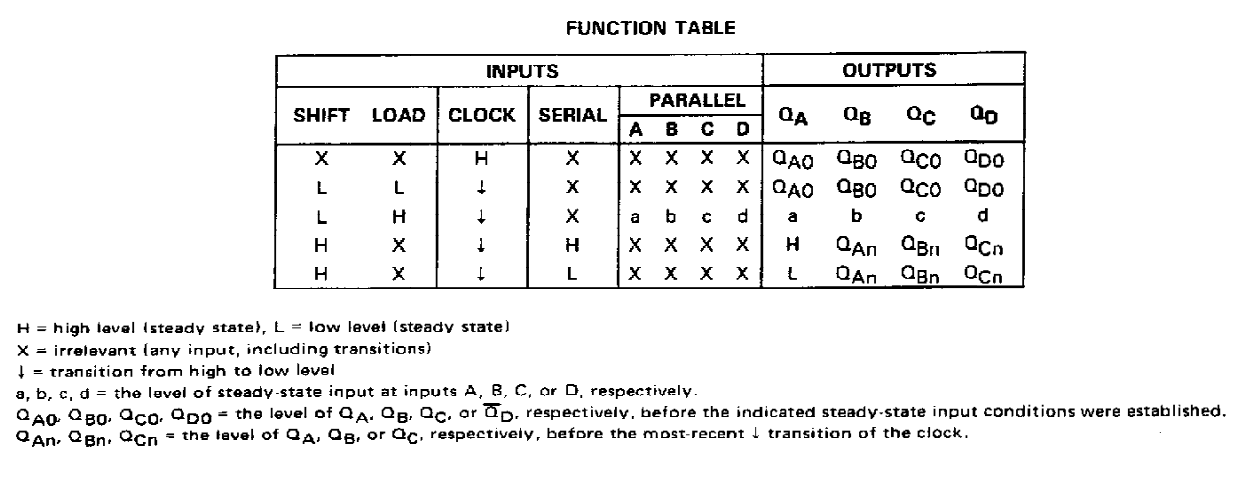

برای مشاهده جدول عملکرد آی سی SN74178 به جدول زیر مراجعه کنید:

جدول عملکرد آی سی SN74177

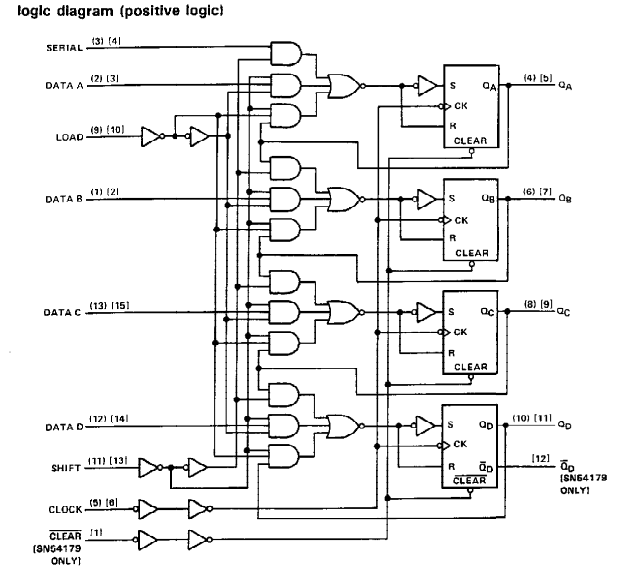

برای مشاهده ساختار داخلی آی سی SN74178 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN74177


برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74178 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74178 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
