SN74177 PRESETTABLE DECADE AND BINARY COUNTERS/LATCHE

آی سی SN74177 از سری آی سی های TTL شامل یک شمارنده باینری / دسیمال (BCD) می باشد که دارای 4 ورودی و 4 خروجی و 2 پایه کلاک پالس و یک پایه Clear است. برای استفاده در مد شمارنده 4 بیتی باید پایه Clock2 به QA متصل شود و به پایه Clock1 پالس اعمال شود. در ساختار داخلی این آی سی از 4 فلیپ فلاپ T استفاده شده است. شمارنده ها مدارهایی هستند که از تعدادی فلیپ فلاپ که به صورت سری به هم متصل شده اند، تشکیل می شود و عملا پالس های ورودی به مدار را شمارش می کنند.

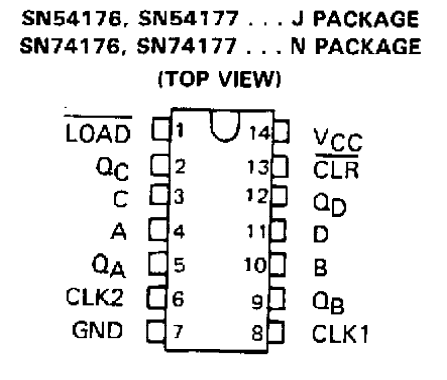

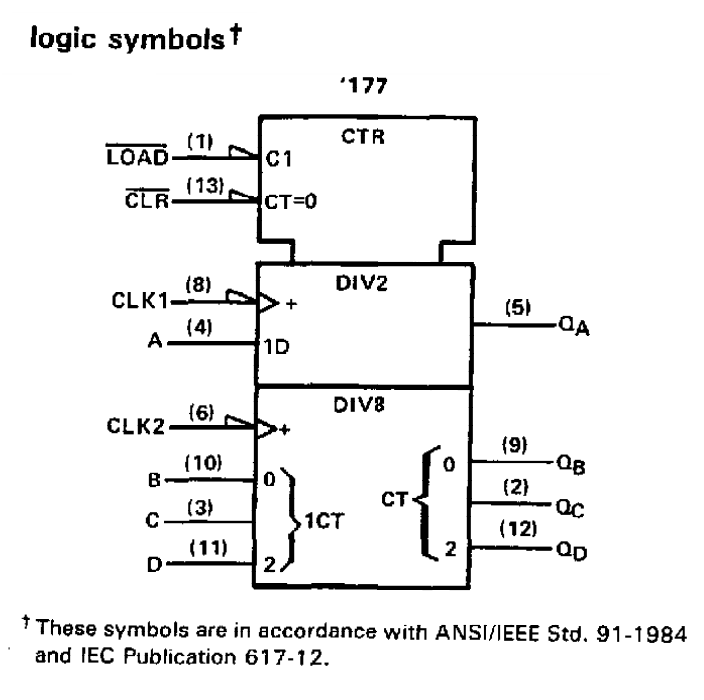

برای مشاهده پایه های آی سی SN74177 به تصویر زیر مراجعه کنید:

پایه های آی سی SN74177

پایه های آی سی SN74177

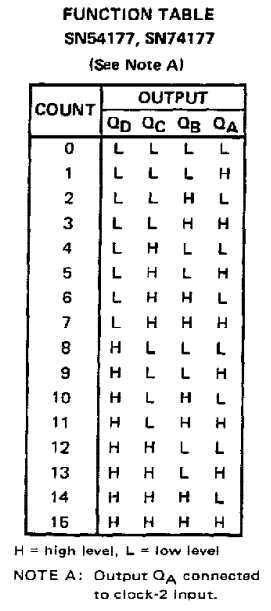

برای مشاهده جدول عملکرد آی سی SN74177 به جدول زیر مراجعه کنید:

جدول عملکرد آی سی SN74177

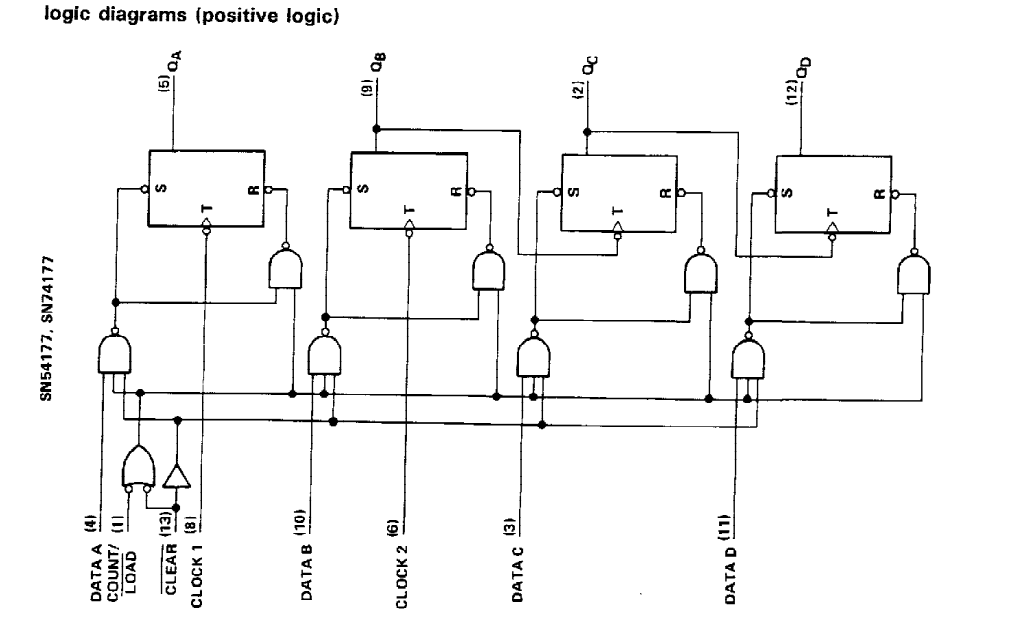

برای مشاهده ساختار داخلی آی سی SN74177 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی SN74177

برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج DIP

برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:

انواع آی سی TTL پکیج smd

برای مشاهده دیتاشیت آی سی SN74177 می توانید به نوار دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی SN74177 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
