SN7485
SN7485 4-Bit Magnitude Comparator
آی سی SN7485 از سری آی سی های TTL شامل مدار مقایسه کننده 4 بیتی می باشد که دارای 8 ورودی و 3 خروجی و 3 پایه کنترل است. مقایسه کننده ها سه خروجی دارند، که یک حالت برای تساوی و دو حالت دیگر برای نشان دادن وضعیت بزرگتر و یا کوچکتر بودن ورودی ها نسبت به هم را نشان می دهند. اگر دو عدد ورودی باهم برابر نباشند این تفاوت در خروجی IC ظاهر می شود ولی اگر دو عدد ورودی این IC با هم برابر شود این IC به ورودی های خود یعنی (CASCADE) نگاه می کند و هرچه در آن ها باشد در خروجی اعمال می کند. برای همین می توانیم از طریق این پایه ها مقایسه کننده را گسترش دهیم و مقایسه کننده های ۸ بیتی و یا حتی بزرگتر بسازیم.

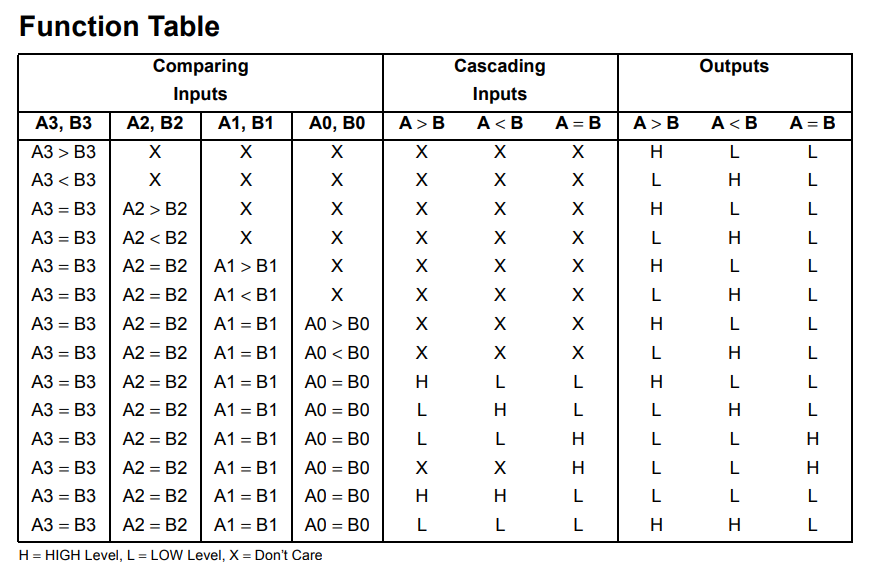

برای مشاهده جدول درستی آی سی SN7485 به تصویر زیر مراجعه کنید:
برای مشاهده پایه های آی سی SN7485 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN7485 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN7485 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN7485 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
