CD4585
CD4585 CMOS 4-Bit Magnitude Comparator
آی سی CD4585 یک مقایسه گر 4 بیتی با 8 ورودی (و سه ورودی دیگر برای اتصال به آی سی های دیگر به صورت آبشاری) و سه خروجی می باشد. این آی سی عدد چهار بیتی وارد شده در ورودی A را با عدد وارد چهار بیتی وارد شده در ورودی B با هم مقایسه کرده و خروجی متناظر با آنرا فعال میکند (A=B یا A>B و یا A<B) همچنین این آی سی با داشتن سه ورودی دیگر دارای قابلیت متصل شدن به آی سی های هم شماره خود را نیز دارد و میتوان با استفاده از آن مقایسه گر های 8 بیتی و 12 بیتی و بالاتر را نیز ساخت.

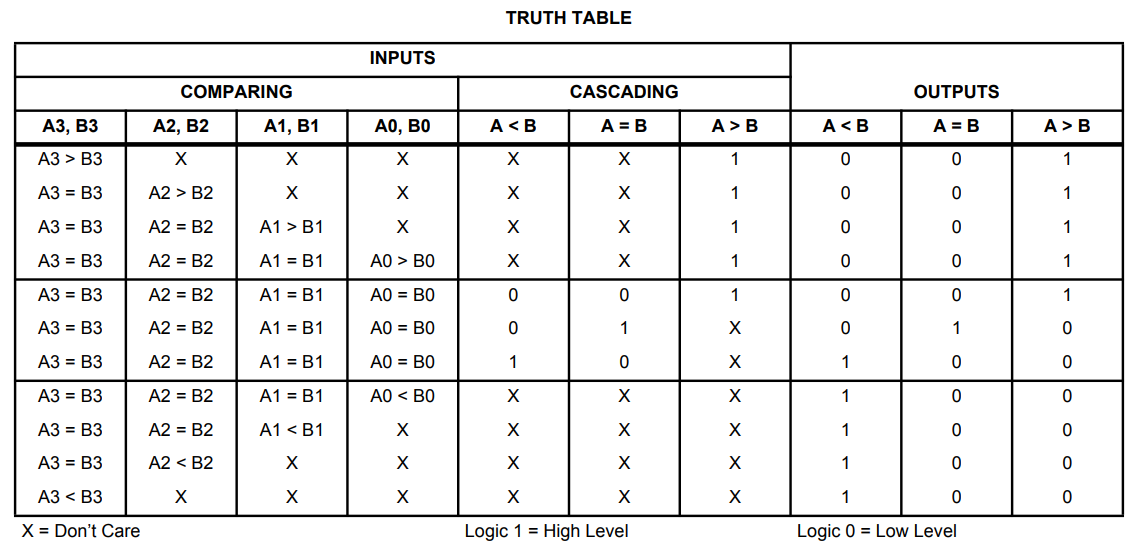

برای مشاهده جدول درستی آی سی CD4585 به جدول زیر مراجعه کنید:
برای مشاهده پایه های آی سی CD4585 به جدول زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی CD4585 به جدول زیر مراجعه کنید:
Features
- High Voltage Type (20V Rating)
- Expansion to 8, 12, 16 . . .4N Bits by Cascading Units
- Medium Speed Operation - Compares Two 4-Bit Words in 180ns (Typ.) at 10V
- 100% Tested for Quiescent Current at 20V
- Standardized Symmetrical Output Characteristics
- 5V, 10V and 15V Parametric Ratings
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
- Noise Margin (Over Full Package/Temperature Range) - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
Applications
- Servo Motor Controls
- Process Controllers
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4585 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4585 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
