CD4532

CD4532 ENCODER 8BIT TO 3BIT. 100nA 18V

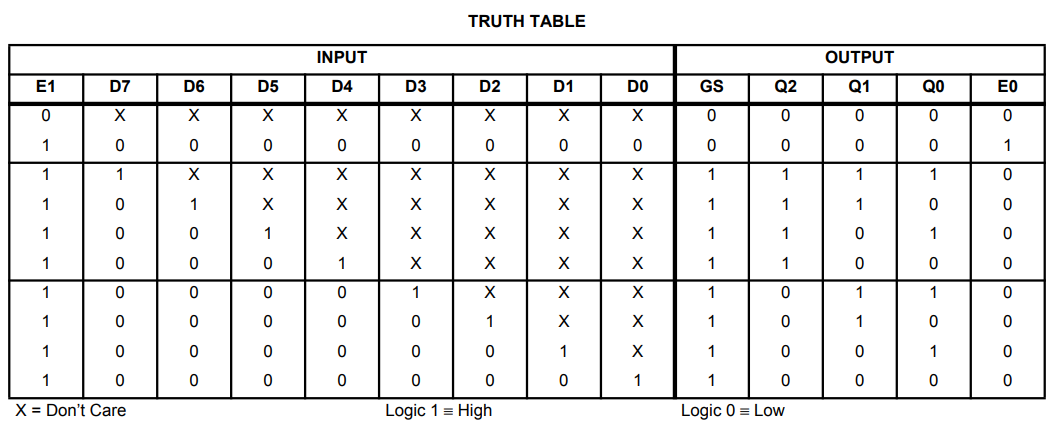

آی سی CD4532 شامل یک انکدر 8 به سه می باشد که دارای 9 ورودی و 5 خروجی است. ورودی های D0 تا D7 این آی سی هرکدام دارای اولویت هستند و پایه D7 از اولویت بالاتری برخوردار است. برای مشاهده جدول درستی آی سی CD4532 به جدول زیر مراجعه کنید:

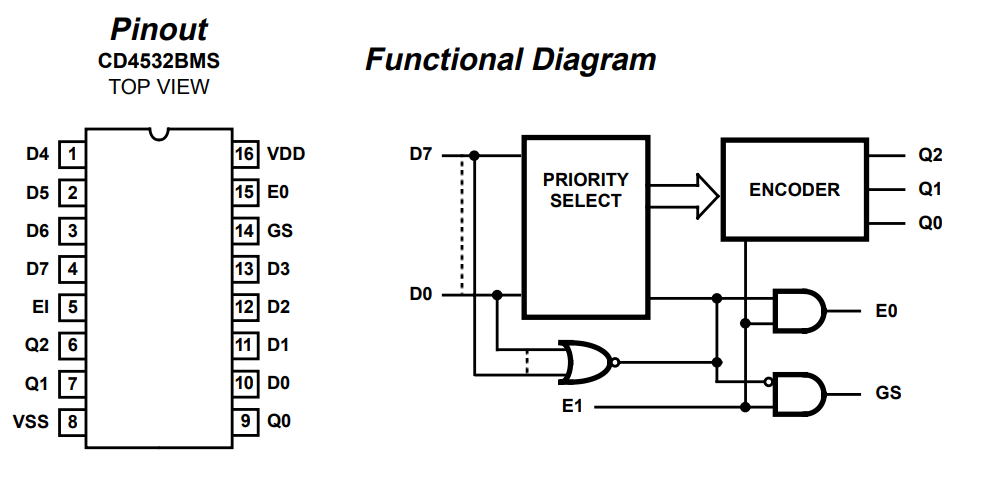

برای مشاهده پایه های آی سی CD4532 به تصویر زیر مراجعه کنید:

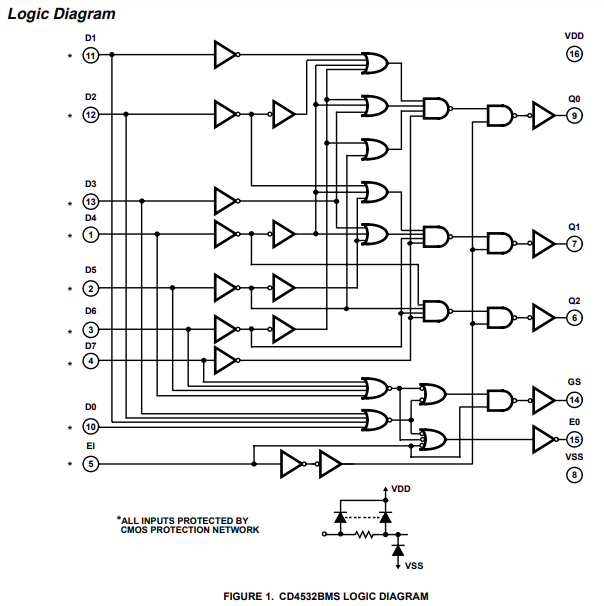

برای مشاهده ساختار داخلی آی سی CD4532 به تصویر زیر مراجعه کنید:

Features

• High Voltage Type (20V Rating)
• Converts From 1 of 8 to Binary
• Provides Cascading Feature to Handle Any Number of Inputs
• Group Select Indicates One or More Priority Inputs
• Standardized Symmetrical Output Characteristics
• 100% Tested for Quiescent Current at 20V
• Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
• Noise Margin (Over Full Package/Temperature Range) - 0.5V at VDD = 5V - 1.5V at VDD = 10V - 1.5V at VDD = 15V
• 5V, 10V and 15V Parametric Ratings
• Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”

Applications

• Priority Encoder
• Binary or BCD Encoder (Keyboard Encoding)
• Floating Point Arithmetic

برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:

انواع آی سی های CMOS

برای دریافت دیتاشیت آی سی CD4532 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی CD4532 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
