CD4099 8-Bit Addressable Latch

آی سی CD4099 از سری آی سی های CMOS شامل یک واحد لچ هشت بیتی با قابلیت آدرس دهی می باشد. (8-Bit Addressable Latch) این آی سی دارای 3 پایه آدرس (A0-A2) و یک پایه ورودی Clear و یک پایه ورودی دیتا و همچنین هشت پایه خروجی (Q0-Q7) می باشد. برای مشاهده جدول درستی این آی سی به جدول زیر مراجعه کنید:

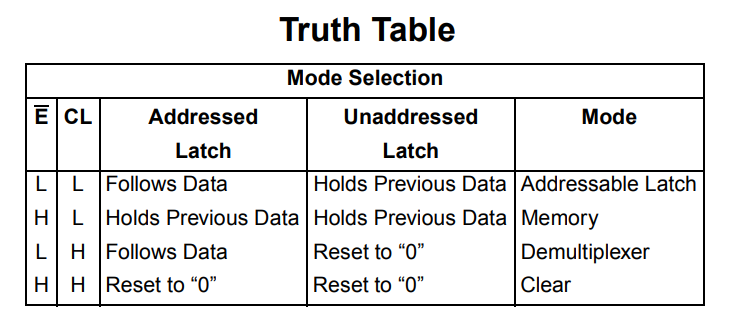

جدول درستی آی سی CD4099


برای مشاهده پایه های آی سی CD4099 به تصویر زیر مراجعه کنید:

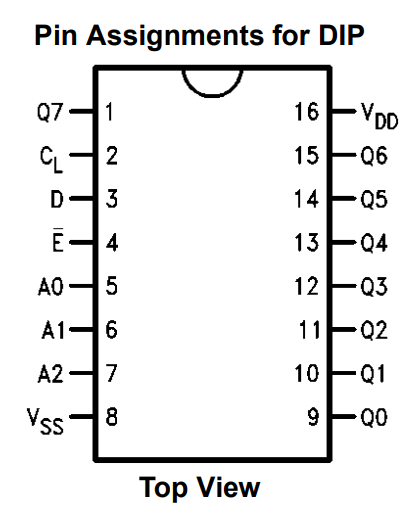

پایه های آی سی CD4099


برای مشاهده ساختار داخلی آی سی CD4099 به تصویر زیر مراجعه کنید:

ساختار داخلی آی سی CD4099

Features

  • Wide supply voltage range: 3.0V to 15V
  • High noise immunity: 0.45 VDD (typ.)
  • Low power TTL: fan out of 2 driving 74L compatibility: or 1 driving 74LS
  • Serial to parallel capability
  • Storage register capability
  • Random (addressable) data entry
  • Active high demultiplexing capability
  • Common active high clear


برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:

انواع آی سی های CMOS

برای دریافت دیتاشیت آی سی CD4099 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی CD4099 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
