CD4096 CMOS Gated J-K Master-Slave Flip-Flops

آی سی CD4096 شامل یک فلیپ فلاپ J-K که ورودی های j , k آن گسترش یافته و توسط گیت AND سه ورودی به j ,k منتقل شده اند. در آی سی CD4095 از ورودی سوم متمم گیری شده است. این آی سی دارای شش ورودی و یک ورودی کلاک پالس و پایه های SET , RESET و دو خروجی می باشد. خروجی ها بر اساس حالات ورودی تغییر میکنند. (کاربرد: شمارنده ها و مدارات کنترل) برای مشاهده جدول درستی آی سی CD4096 به جدول زیر مراجعه کنید:

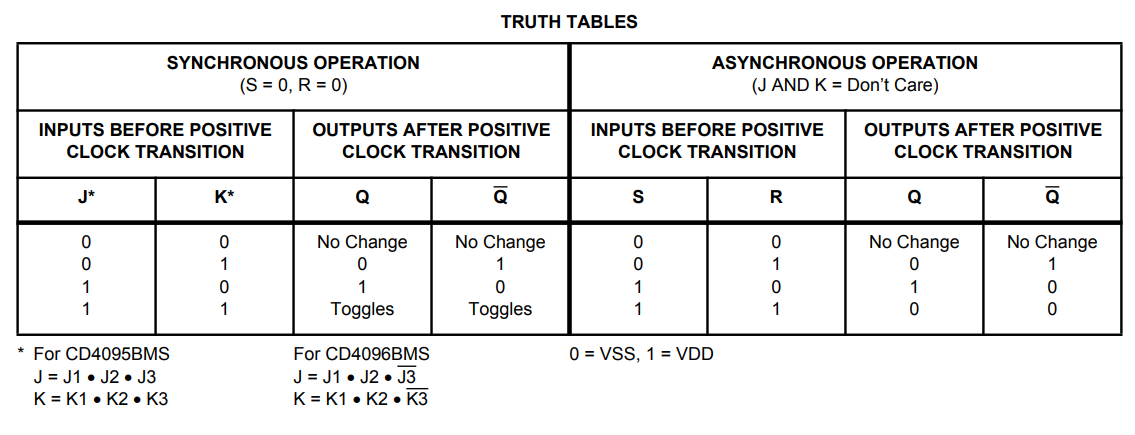

جدول درستی آی سی CD4096

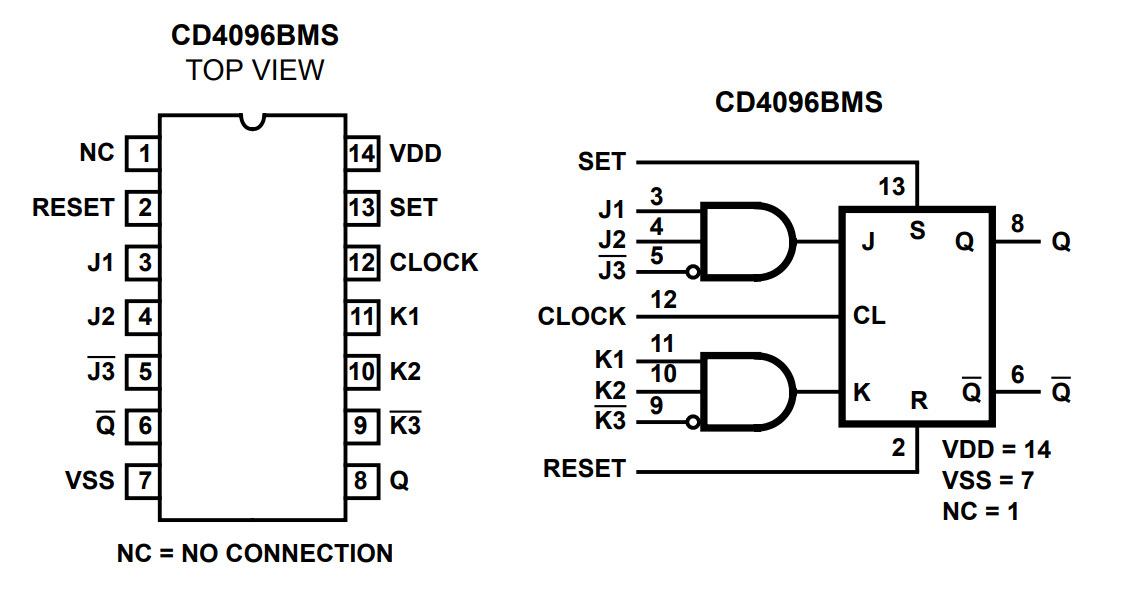

برای مشاهده پایه های آی سی CD4096 به تصویر زیر مراجعه کنید:

پایه های آی سی CD4096

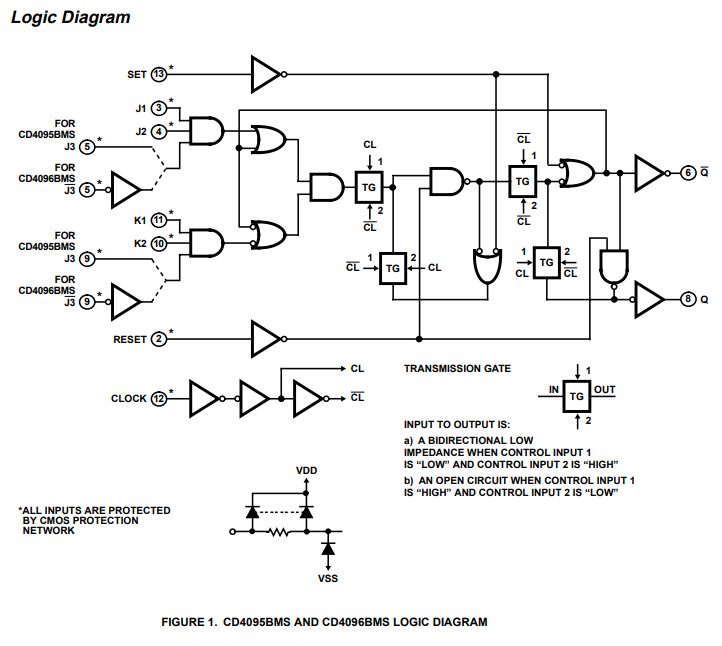

برای مشاهده ساختمان داخلی آی سی CD4096 به تصویر زیر مراجعه کنید:

ساختمان داخلی آی سی CD4096

Features

  • Set-Reset Capability
  • High Voltage Types (20V Rating)
  • CD4095BMS Non-Inverting J and K Inputs
  • CD4096BMS Inverting and Non-Inverting J and K Inputs
  • 16MHz Toggle Rate (Typ.) at VDD - VSS = 10V
  • Gated Inputs
  • 100% Tested for Quiescent Current at 20V
  • 5V, 10V and 15V Parametric Ratings
  • Standardized Symmetrical Output Characteristics
  • Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
  • Noise Margin (Over Full Package/Temperature Range) - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
  • Meets all requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”


برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:

انواع آی سی های CMOS

برای دریافت دیتاشیت آی سی CD4096 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.

برای خرید آی سی CD4096 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
