CD4077
CD4077 Quad Exclusive NOR Gate

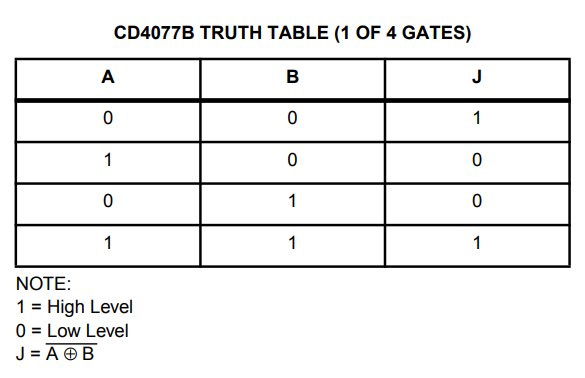

آی سی CD4077 از سری آی سی های CMOS دارای چهار گیت XNOR دو ورودی می باشد. ورودی های این آی سی با دیودهای متصل به Vdd و Vss در برابر تخلیه الکترواستاتیکی محافظت می شوند. این آی سی در مقایسه های منطقی, جمع کننده ها (Adders) و... کاربرد دارد. برای مشاهده جدول درستی این آی سی به جدول زیر مراجعه کنید:
برای مشاهده پایه های آی سی CD4077 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی CD4077 به تصویر زیر مراجعه کنید:
Features
- High-Voltage Types (20V Rating)
- CD4070B - Quad Exclusive-OR Gate
- CD4077B - Quad Exclusive-NOR Gate
- Medium Speed Operation - tPHL, tPLH = 65ns (Typ) at VDD = 10V, CL = 50pF
- 100% Tested for Quiescent Current at 20V
- Standardized Symmetrical Output Characteristics
- 5V, 10V and 15V Parametric Ratings
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range - 100nA at 18V and 25oC
- Noise Margin (Over Full Package Temperature Range) - 1V at VDD = 5V, 2V at VDD = 10V, 2.5V at VDD = 15V
- Meets All Requirements of JEDEC Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4077 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4077 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
