CD4068
CD4068 CMOS 8 Input NAND/AND Gate
آی سی CD4068 دارای یک گیت منطقی تلفیقی AND/NAND می باشد که گیت آن شامل 8 ورودی و یک خروجی است. تمامی ورودی و خروجی های این آی سی بافر شده اند.

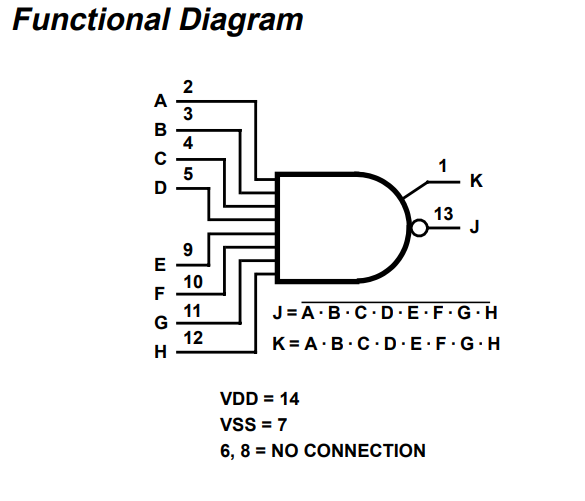

برای مشاهده پایه های آی سی CD4068 به تصویر زیر مراجعه کنید:

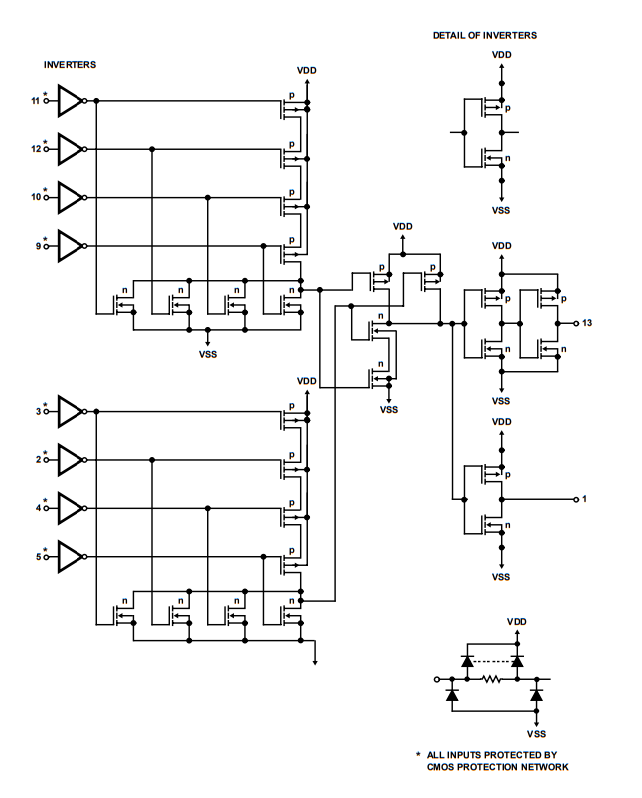

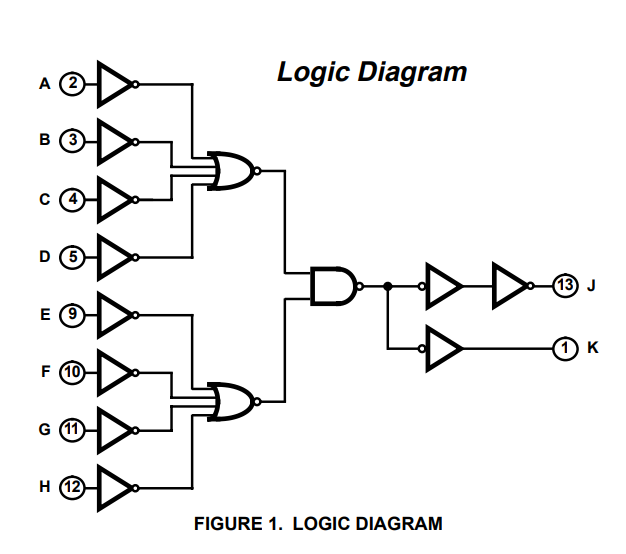

برای مشاهده ساختار آی سی CD4068 به تصویر زیر مراجعه کنید:
Features
- High Voltage Type (20V Rating)
- Medium Speed Operation - TPHL, TPLH = 75ns (Typ.) at VDD = 10V
- Buffered Inputs and Outputs
- 5V, 10V and 15V Parametric Ratings
- Standardized Symmetrical Output Characteristics
- 100% Tested for Quiescent Current at 20V
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25oC
- Noise Margin (Over Full Package/Temperature Range) - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4068 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4068 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
