CD4054
CD4054 CMOS Liquid -Crystal Display Driver

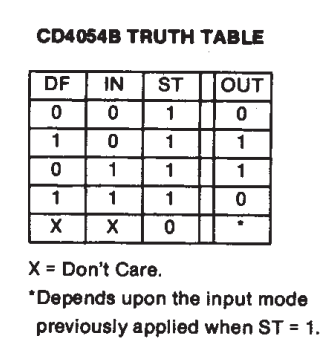

آی سی CD4054 از سری آی سی های CMOS راه انداز نمایشگر LCD می باشد و برای کاربردهای راه اندازی نمایشگرهای پرتابل و پنل های LCD مناسب است. این آی سی دارای 4 پایه خروجی و 4 پایه ورودی و 4 پایه STROBE و یک پایه Display Freq می باشد که نحوه تغییر خروجی ها بر اساس پایه های ورودی را در جدول زیر مشاهده می کنید:

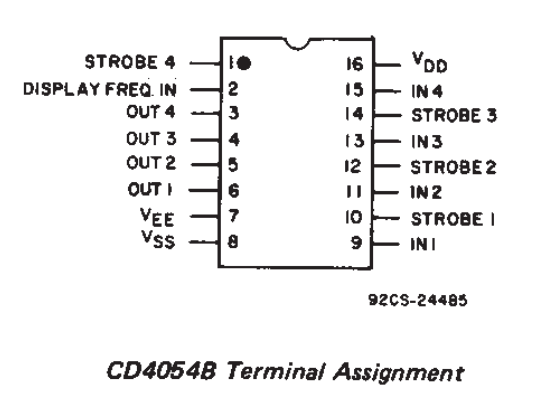

برای مشاهده پایه های آی سی CD4054 به تصویر زیر مراجعه کنید:

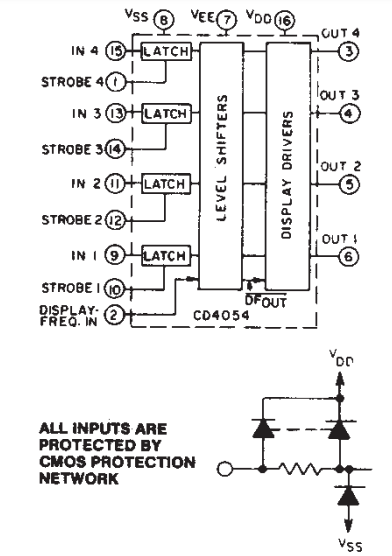

برای مشاهده ساختار داخلی آی سی CD4054 به تصویر زیر مراجعه کنید:
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4054 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4054 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
