CD4044
CD4044 Quad 3-STATE NAND R/S Latches

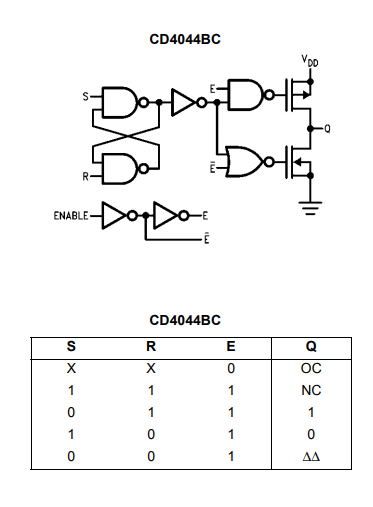

آی سی CD4044 دارای 4 عدد لچ سه مرحله ای ساخته شده با استفاده از فلیپ فلاپ نوع S-R با گیت NAND می باشد. فلیپ فلاپ SR یک المان فیزیکی است که می تواند به عنوان یک عنصر تاخیر دهنده به کار گرفته شود. این المان فیزیکی دارای دو ورودی به نام های R و S می باشد و دو خروجی دارد که یکی متمم دیگری است. این آی سی شامل 8 ورودی و 4 خروجی است که خروجی ها بر اساس حالت ورودی تعیین می شود. برای مشاهده جدول درستی و بلوک دیاگرام آی سی CD4044 به تصویر زیر مراجعه کنید:
برای مشاهده مشخصات پایه های آی سی CD4044 به تصویر زیر مراجعه کنید:
Features
- Wide supply voltage range: 3V to 15V
- Low power: 100 nW (typ.)
- High noise immunity: 0.45 VDD (typ.)
- Separate SET and RESET inputs for each latch
- 3-STATE output with common output enable
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4044 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4044 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
