CD4030
CD4030

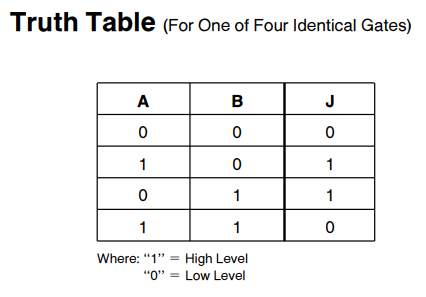

آی سی CD4030 شامل 4 عدد گیت XOR با دو ورودی می باشد. ورودی های این آی سی با دیودهای متصل به Vdd , Vss در برابر تخلیه الکترواستاتیکی محافظت شده اند. جدول درستی گیت XOR :

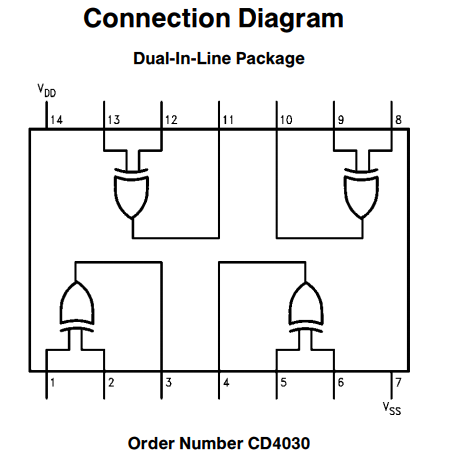

برای مشاهده مشخصات پایه های آی سی CD4030 به تصویر زیر مراجعه کنید:

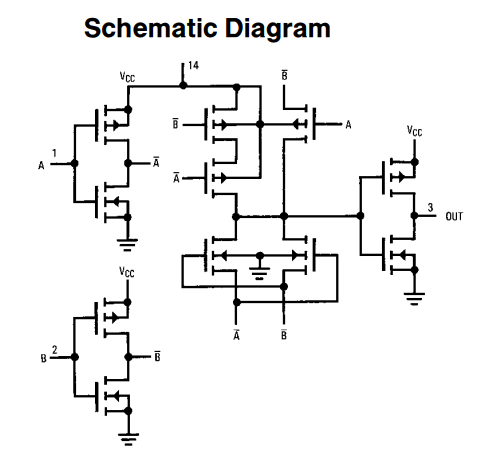

برای مشاهده ساختار داخلی آی سی CD4030 به تصویر زیر مراجعه کنید:
Features
- Wide supply voltage range 3.0V to 15V
- Low power 100 nW (typ.)
- Medium speed tPHL = tPLH = 40 ns (typ.) operation at CL= 15 pF, 10V supply
- High noise immunity 0.45 VCC (typ.)
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4030 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4030 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
