ماژول آمپلی فایر صوتی بلوتوث دار 2x50 وات مدل XH-M422

ماژول تقویت کننده صوتی استریو دو کاناله 2x50 وات یک ماژول آمپلی فایر کلاس D بوده که در عین کوچکی و قیمت مناسب , بسیار با کیفیت , پر قدرت و کابردی می باشد. داشتن ورودی های مختلف جهت دریافت صوت اعم از بلوتوث , USB و کانکتور TF-CARD باعث شده که این ماژول پر مصرف بشود و برای ساخت اسپیکر بلوتوثی و یا جایگزینی این برد با برد خراب شده برد خراب دستگاه های اسپیکر خانگی استفاده شود. رنج ولتاژی ماژول آمپلی فایر 2x50 وات مدل XH-M422 بین 12 - 24 ولت بوده که یک رنج ولتاژی گسترده ای را برای کاربر فراهم می کند.

**توجه: به علت حساسیت این ماژول های آمپلی فایر و همچنین قیمت بالای این برد ها , این محصول تست شده و با بلندگو از آن خروجی صدا گرفته شده و از سلامت کامل محصول پیش از ارسال اطمینال کامل به عمل آمده و سپس برای مشتریان ارسال می گردد.**

مشخصات آمپلی فایر صوتی بلوتوث دار XH-M422

ولتاژ کاری : 12 الی 24 ولت DC
ورودی صدا : بلوتوث، TF-Card و USB
تعداد کانال : دو کانال 2*50 وات
ابعاد :73x68x16 میلی متر
حداکثر برد آنتن بلوتوث : 10 متر
دارای دکمه های کنترلی (Play , Mode , PREV , Next)

نحوه کارکرد دکمه های کنترلی در ماژول آمپلی فایر XH-M422

دکمه MODE : با این کلید بین USB و میکرو SD ، و بلوتوث سوئیچ انجام می شود.
دکمه PLAY : با این کلید فایل صوتی در حال پخش متوقف و یا پلی می شود.
دکمه PREV/-V : با این کلید به فایل صوتی قبل بازگشته و همچنین با نگه داشتن این کلید ولوم صدا را کم می شود .
دکمه NEXT/ V : با این کلید به فایل های صوتی بعدی رفته و همچنین با نگه داشتن این کلید ولوم صدا را افزایش می یابد.

عملکردهای نشانگرهای LED در ماژول آمپلی فایر XH-M422

D2 : این LED نشان دهنده متصل بودن بلوتوث بوده که وقتی بلوتوث ماژول با دستگاهی دیگر جفت میشود این LED روشن میشود.
D3 : این LED نشان دهنده روشن بودن ماژول و وصل بودن تغذیه است ، وقتی که تغذیه 12 الی 24 ولت به ماژول متصل شود این LED روشن میشود.

آنتن بلوتوث این ماژول بر روی خود بورد میباشد و فضای کمی را اشغال میکند.

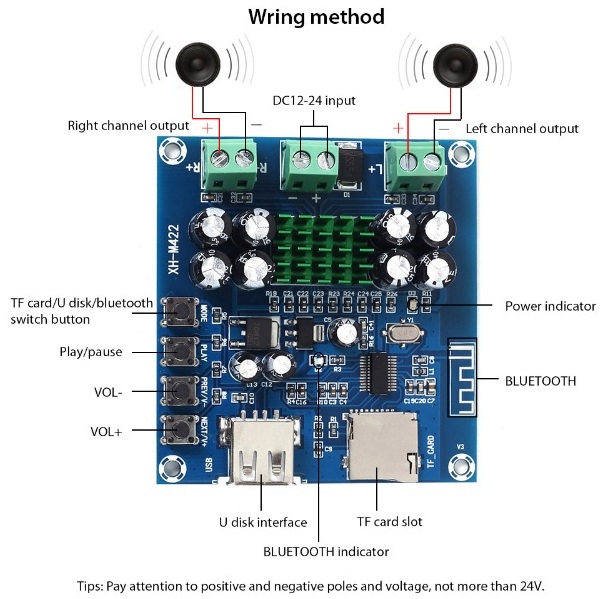

برای مشاهده ورودی خروجی ها و همچنین نحوه راه اندازی ماژول آمپلی فایر بلوتوث دار XH-M422 می توانید به تصویر زیر مراجعه نمایید:

Modelo: XH-M422

Blue tooth transmission distance: maximum 20M

Voltage: DC12-24V

Power: 50W + 50W

Storage mode: TF card, U disk

Size: 73 * 68 * 16mm

Efficiency: more than 90% .

Weight :42g

Key Function:

mode: Blue tooth, U disk, TF switch mode

play: play / pause mode

Prev / V-: short press to switch the previous song, long press to decrease the volume

Prev / V +: Short press to switch the next song, long press to increase the volume
