SN74395
SN74395 4-BIT SHIFT REGISTER WITH 3-STATE OUTPUTS
آی سی SN74395 از سری آی سی های TTL شامل یک شیفت رجیستر چهار بیتی می باشد که دارای 5 پایه ورودی ، 5 پایه خروجی ، یک پایه انتخاب مد و یک پایه Clock ، Master Reset , Output Enable است. شیفت رجیستر زنجیرهای از فلیپ فلاپ ها است که یک پالس ساعت مشترک دارند و خروجی هر فلیپ فلاپ، به ورودی فلیپ فلاپ بعدی در زنجیره متصل شده است؛ در نتیجه مداری حاصل می شود که می تواند در هر پالس ساعت، آرایه بیتی که در آن ذخیره شده را یک واحد به سمت چپ یا راست شیفت (انتقال) دهد.
برای مشاهده جدول عملکرد آی سی SN74395 به تصویر زیر مراجعه کنید:

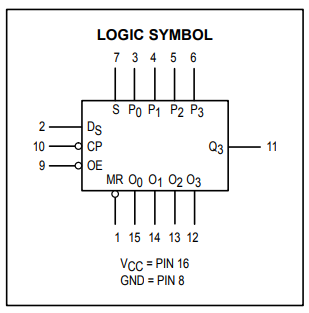

برای مشاهده پایه های آی سی SN74395 به تصویر زیر مراجعه کنید:

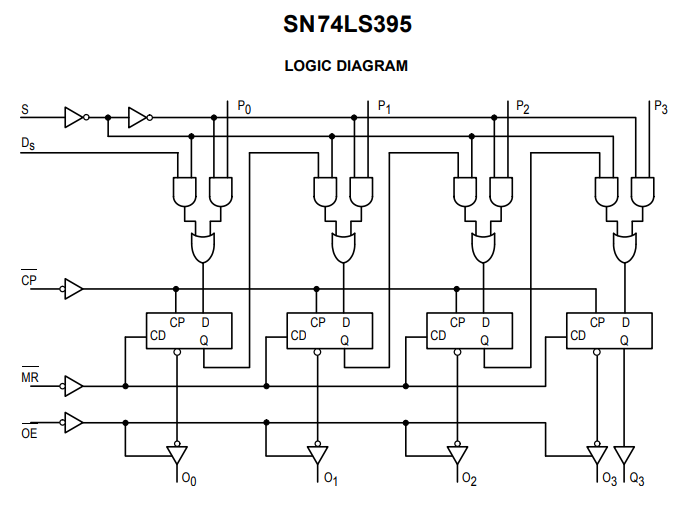

برای مشاهده ساختار داخلی آی سی SN74395 به تصویر زیر مراجعه کنید:
- Shift Left or Parallel 4-Bit Register
- 3-State Outputs
- Input Clamp Diodes Limit High-Speed Termination Effects
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
برای مشاهده دیتاشیت آی سی SN74395 می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی SN74395 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
