CD4067BE
CD4067 16-CHANNEL ANALOG Multiplexers/Demultiplexers

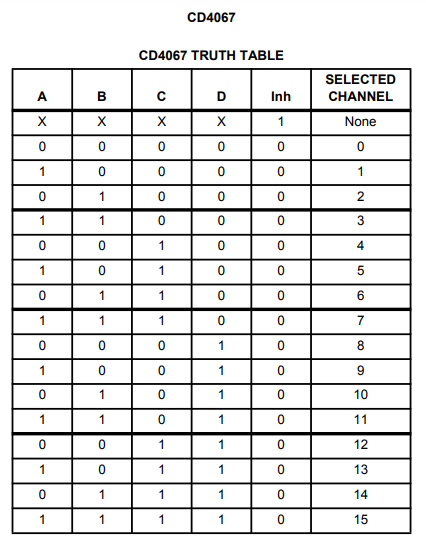

آی سی CD4067 از سری آی سی های آنالوگ CMOS دارای یک مالتی پلکسر/ دیمالتی پلکسر 1 به 16 (و یا بالعکس) با 4 ورودی و 16 خروجی دو حالته می باشد. از قابلیت های این آی سی میتوان به امپدانس کم در حالت روشن و همچنین جریان نشتی بسیار کم در حالت خاموش اشاره کرد. برای مشاهده جدول درستی این آی سی به تصویر زیر مراجعه کنید:

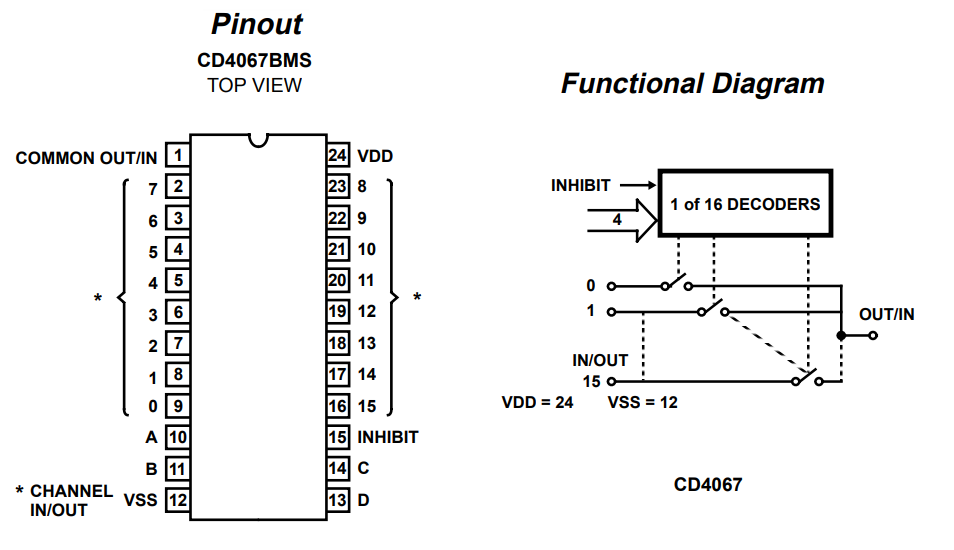

برای مشاهده پایه های آی سی CD4067 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار آی سی CD4067 به تصویر زیر مراجعه کنید:
Features
- High Voltage Types (20V Rating)
- CD4067BMS Single 16 Channel Multiplexer/Demultiplexer
- CD4097BMS Differential 8 Channel Multiplexer/Demultiplexer
- Low ON Resistance: 125Ω (typ) Over 15Vp-p Signal Input Range for VDD - VSS = 15V
- High OFF Resistance: Channel Leakage of ±10pA (typ) at VDD - VSS = 18V
- Matched Switch Characteristics: RON = 5Ω (typ) for VDD - VSS = 15V
- Very Low Quiescent Power Dissipation Under All Digital Control Input and Supply Conditions: 0.2µW (typ) at VDD - VSS = 10V
- Binary Address Decoding on Chip
- 5V, 10V and 15V Parametric Ratings
- 100% Tested for Quiescent Current at 20V
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
- Standardized Symmetrical Output Characteristics
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4067 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4067 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
